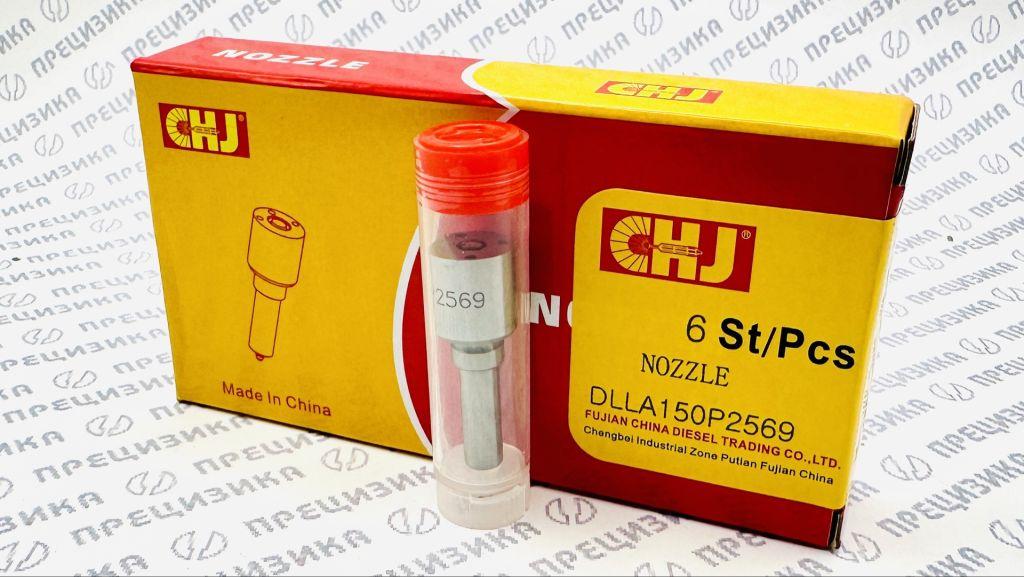

DLLA150P2569 Распылитель форсунки CHJ
Распылитель DLLA150P2569 (артикул 0433172569)
| Параметр | Значение |
|---|---|
| Артикул | DLLA150P2569 |
| Бренд | CHJ |
| Производитель | CHINAHANJI POWER CO., LTD |
| Страна производства | Китай |
| OEM-номер | Bosch 0 433 172 569 / 0433172569 |
| Тип изделия | Распылитель дизельной форсунки Common Rail |
| Типоразмер | DLLA 150 P 2569 |
Информация проверена и уточнена. В исходных данных количество распыливающих отверстий было указано как 9. По маркировке и применяемости распылитель DLLA150P2569 является 8-струйным.
1. Описание и конструктивные особенности
Распылитель DLLA150P2569 — прецизионная пара корпус–игла, предназначенная для установки в дизельные форсунки Common Rail. Изделие обеспечивает мелкодисперсное распыление топлива в камере сгорания. Конструкция многодырчатая, рабочая часть удлиненная.
| Параметр | Значение |
|---|---|
| Тип корпуса | Многодырчатый, удлиненный |
| Количество распыливающих отверстий | 8 |
| Угол распыла | 150° |
| Диаметр отверстий | около 0,145 мм |
| Диаметр иглы | 4 мм, типоразмер P |
| Тип крепления | Штифтовое, обозначение A |
| Исполнение | Неразборная прецизионная пара корпус–игла |
Конструктивные особенности:
- 8 сопловых отверстий;
- удлиненная рабочая часть;
- штифтовое крепление;
- обработка направляющих поверхностей и седла с высокой точностью;
- поставляется как готовая прецизионная пара, разукомплектация не допускается.
2. Назначение
Изделие применяется при ремонте и восстановлении дизельных форсунок Bosch системы Common Rail. Распылитель предназначен для восстановления штатных параметров впрыска после износа или повреждения штатного распылителя.
Основные задачи:
- восстановление герметичности запорного конуса;
- восстановление заданной цикловой подачи топлива;
- устранение подтекания форсунки;
- приведение параметров факела распыла к заводским значениям;
- обеспечение работы форсунки в составе двигателя с экологическими нормами Евро-4/Евро-5.
3. Аналоги, типоразмер, обозначение, материал и технические характеристики
3.1. Типоразмер и расшифровка обозначения
| Код | Расшифровка |
|---|---|
| D | Распылитель дизельный |
| L | Дырчатый |
| L | Удлиненная рабочая часть |
| A | Штифтовое крепление |
| 150 | Угол распыла, градусы |
| P | Диаметр иглы 4 мм |
| 2569 | Заводской код модификации |
3.2. Аналоги и перекрестные номера
| Производитель / каталог | Номер |
|---|---|
| Bosch OEM | 0 433 172 569 / 0433172569 |
| Repard | 11-265 |
| Fair Parts | 110-30-019 |
| Ledo | FIB1701RF |
Перекрестные номера могут отличаться в зависимости от каталога и региона поставки.
3.3. Материал и технические характеристики
| Параметр | Значение |
|---|---|
| Материал корпуса и иглы | Легированная сталь, тип 18CrNi8 |
| Твердость рабочих поверхностей | HRC 58–62 |
| Количество отверстий | 8 |
| Диаметр отверстий | около 0,145 мм |
| Угол распыла | 150° |
| Рабочее давление в составе форсунки | до 1800 бар, пиковое |
| Рабочая среда | Дизельное топливо |
| Температура эксплуатации | −40…+120 °C; кратковременно до +200 °C в зоне распылителя |
Точные гидравлические параметры задаются в составе форсунки и проверяются на стенде Common Rail.
4. Применимость
4.1. Форсунки
| Форсунка | Маркировки |
|---|---|
| Bosch Common Rail | 0 445 120 460 / 0445120460 |
| ЯМЗ | 5340-1112010, 5340.1112010, 53443-1112010, 53443.1112010, 534431112010 |
Внимание: распылитель предназначен для классической форсунки Bosch 0445120460. Для форсунок модификаций 5340.1112010-01, 5340.1112010-20 и других вариантов нового образца совместимость следует уточнять по каталогу. Не допускается установка в форсунки, для которых не подтверждена применяемость.
4.2. Двигатели
| Серия | Модификации |
|---|---|
| ЯМЗ-534 | 5340, 5341, 5342, 5343, 5344 |
| ЯМЗ-53443 | -10, -11, -20, -30, -40, -41, -50, -51 |
| ЯМЗ-53445 | -20, -22, -23, -27 |
| ЯМЗ-536 | 536, 5361, 5362, 5363, 5364, 53642 |
Применяемость указана для двигателей с форсунками Bosch 0 445 120 460.
4.3. Техника
| Категория | Модели |
|---|---|
| Грузовые автомобили и шасси | ГАЗон NEXT, Садко NEXT, ГАЗ-3308, ГАЗ-3309; МАЗ-4370, МАЗ-4371, МАЗ-4380, МАЗ-4381, МАЗ-4570, МАЗ-5340, МАЗ-5440, МАЗ-5550, МАЗ-6312, МАЗ-6430, МАЗ-6501; Урал-3255, Урал-4320-71, Урал-43206, Урал-43207, Урал-5557, Урал М; КАМАЗ-4308, КАМАЗ-43685, КАМАЗ-5297, КАМАЗ-5308, КАМАЗ Компас |
| Автобусы | ПАЗ-3204, ПАЗ-3205, ПАЗ-4234, ПАЗ Вектор NEXT; ЛиАЗ-4292, ЛиАЗ-5292, ЛиАЗ-6213; КАвЗ-4235, КАвЗ-4270; НЕФАЗ-5299; ГолАЗ-5291; МАЗ-203, МАЗ-206 |
| Сельскохозяйственная техника | ПАЛЕССЕ GS12, GS16, GS3219; Rostselmash Acros, Vector; Кировец К-5, К-7 в исполнениях с двигателями ЯМЗ |
| Специальная техника | Машины на шасси с двигателями ЯМЗ-534/536, включая технику ТВЭКС, ЧСДМ, Брянский Арсенал |
Список техники не является исчерпывающим.
5. Правила подбора и замены
- Перед заказом проверить маркировку форсунки. Подтвержденная применяемость — Bosch 0 445 120 460, заводские номера 5340-1112010, 53443-1112010.
- Сверить маркировку заменяемого распылителя. Оригинальный номер — 0 433 172 569, типоразмер — DLLA150P2569.
- Не допускать разукомплектации пары корпус–игла.
- Замену производить в условиях чистой зоны. Попадание загрязнений в канал распылителя не допускается.
- После установки распылителя форсунку проверять на стенде Common Rail. Контролируются герметичность, цикловая подача, обратный слив и факел распыла.
- При необходимости обновить калибровочные данные форсунки в блоке управления двигателем.
- Для модификаций форсунок 5340.1112010-01, 5340.1112010-20 и других новых вариантов перед заменой уточнять применяемость по каталогу.
6. О производителе и качестве продукции
Производитель — CHINAHANJI POWER CO., LTD, Китай. Продукция выпускается под брендом CHJ. Изделие поставляется как неоригинальная запасная часть для рынка послепродажного обслуживания.
Производитель заявляет контроль геометрических параметров, гидравлических характеристик и соответствие посадочным размерам OEM-номера 0 433 172 569. Изделие относится к прецизионным компонентам топливной аппаратуры и требует профессиональной установки и проверки.
7. Поисковые обозначения
0 433 172 569, 0433172569, DLLA150P2569, DLLA 150P 2569, DLLA 150 P 2569, 110-30-019, FIB1701RF, 11-265; форсунки: 0 445 120 460, 0445120460, 5340-1112010, 5340.1112010, 53443-1112010, 53443.1112010, 534431112010; двигатели: ЯМЗ-5340, ЯМЗ-5341, ЯМЗ-5342, ЯМЗ-5343, ЯМЗ-5344, ЯМЗ-53443, ЯМЗ-53445, ЯМЗ-536, ЯМЗ-5361, ЯМЗ-5362, ЯМЗ-5363, ЯМЗ-5364, ЯМЗ-53642.
