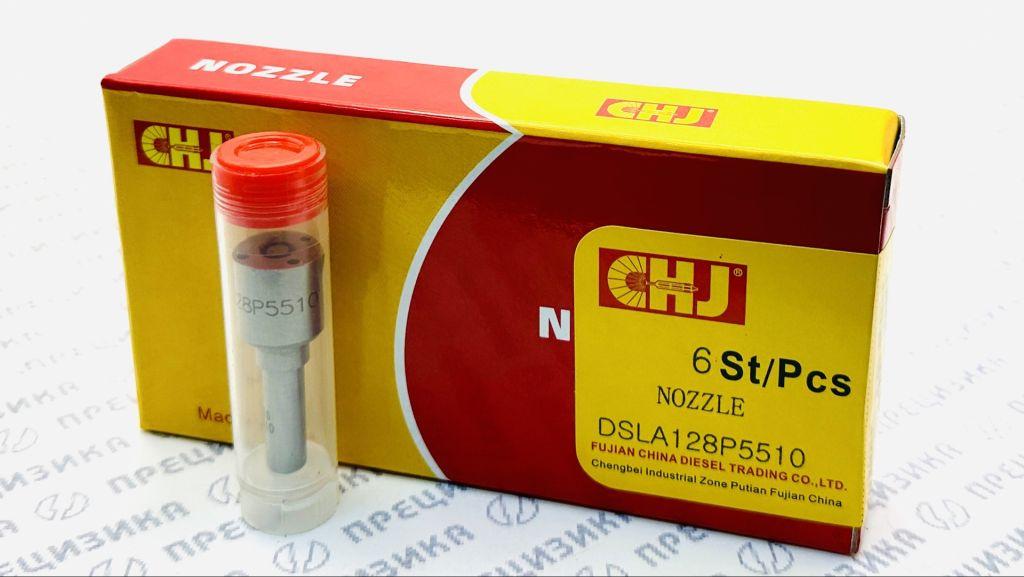

DSLA128P5510 Распылитель форсунки CHJ
Распылитель топливной форсунки 0433175510 (DSLA128P5510)
1. Описание и конструктивные особенности
Распылитель с артикулом 0433175510 (конструктивное обозначение DSLA128P5510) является прецизионным сменным элементом (распылителем) электрогидравлической форсунки аккумуляторной топливной системы Common Rail. Изделие предназначено для установки в корпус форсунки взамен изношенного компонента в процессе ремонтно-восстановительных работ.
Данная деталь относится к классу многодырчатых распылителей с осевым перемещением запорной иглы. Конструкция обеспечивает мелкодисперсный впрыск топлива под высоким давлением, что является ключевым условием эффективного смесеобразования и полного сгорания топливной смеси.
Ключевые конструктивные особенности:
| Параметр | Значение |
|---|---|
| Тип конструкции | DSLA (Düse, Sitz, Loch, Axial) |
| Технология седла | VCO (Valve Covered Orifice) |
| Типоразмер иглы | P (диаметр направляющей 4 мм) |
| Количество сопловых отверстий | 5 |
| Диаметр сопловых отверстий | 0,20 мм |
| Угол конуса распыла | 128° |
| Максимальное рабочее давление | до 1500 бар |
Особенности серии VCO:
Применение технологии VCO подразумевает расположение сопловых отверстий непосредственно на конической поверхности седла. В закрытом состоянии игла полностью перекрывает отверстия, что предотвращает попадание остаточного топлива в камеру сгорания после завершения цикла впрыска. Данная схема минимизирует подтекание форсунки и способствует снижению токсичности отработавших газов.
Материал изготовления:
Корпус и игла распылителя производятся из высококачественной легированной стали. Для обеспечения устойчивости к абразивному износу, кавитационной эрозии и высоким термическим нагрузкам поверхности деталей подвергаются специальной термохимической обработке (азотированию). Это обеспечивает высокую твердость поверхности при сохранении вязкой сердцевины металла.
2. Назначение
Распылитель DSLA128P5510 применяется при ремонте и калибровке топливных форсунок Bosch. Установка нового распылителя позволяет восстановить заводские параметры впрыска (давление открытия, гидроплотность, факел распыла) без замены всей форсунки в сборе.
Основные функции, выполняемые распылителем:
- Дозирование: Точное дозирование цикловой подачи топлива в соответствии с командой блока управления двигателем (ECU).
- Распыление: Формирование топливного факела заданной геометрии (угол 128°) для оптимального перемешивания с воздухом.
- Герметизация: Обеспечение надежной отсечки топлива в момент закрытия клапана, предотвращение вторичного (неконтролируемого) впрыска.
- Распределение: Равномерное распределение топлива по объему камеры сгорания для снижения расхода топлива и уровня шума работы двигателя.
3. Аналоги, типоразмер и обозначение
3.1. Расшифровка обозначения
Маркировка DSLA128P5510 несет в себе техническую информацию о конструкции изделия:
| Символ | Значение | Расшифровка |
|---|---|---|
| D | Düse | Сопло (форсунка) |
| S | Sitz | Седло (наличие седла под иглу) |
| L | Loch | Отверстие (многодырчатый) |
| A | Axial | Осевое расположение иглы |
| 128 | Angle | Угол распыла (128 градусов) |
| P | Size | Типоразмер иглы (4 мм) |
| 5510 | Code | Модификация завода-изготовителя |
3.2. Технические характеристики (сводные данные)
| Характеристика | Значение |
|---|---|
| Оригинальный номер Bosch | 0 433 175 510 |
| Торговый артикул | DSLA128P5510 |
| Производитель | CHINAHANJI POWER CO., LTD (CHJ) |
| Тип | DSLA, VCO |
| Диаметр иглы | 4 мм (Типоразмер P) |
| Количество отверстий | 5 шт. |
| Диаметр отверстий | 0.20 мм |
| Угол факела | 128° |
| Материал | Легированная сталь, азотированная |
3.3. Кросс-номера (принадлежность к узлам)
Распылитель 0433175510 устанавливается в корпуса форсунок Bosch со следующими каталожными номерами. Информация о номерах узлов необходима для точной идентификации при подборе.
| Производитель техники / узла | Номера форсунок в сборе |
|---|---|
| Bosch | 0 445 120 231, 0 445 120 059, 0 986 435 597 |
| Cummins | 5263262, 3976372, 4945969 |
| Komatsu | 6754-11-3010, 6754-11-3011, 6754-11-3012, 6754-11-3102 |
4. Применимость (Форсунки, Двигатели, Техника)
4.1. Двигатели
Распылитель применяется в дизельных двигателях, оснащенных топливной аппаратурой Bosch Common Rail. Основная сфера применения — силовые агрегаты Cummins и Komatsu.
Двигатели Cummins:
| Серия | Модели/Модификации |
|---|---|
| B Series | B, BTA, EQB |
| ISB Series | ISB, ISBe, ISBe4, ISB6.7, ISB HD, ISBe CM2150 |
| QSB Series | QSB3.3, QSB4.5, QSB5.9, QSB6.7, QSC |
| ISLe Series | ISLe, ISLe 8.9, QSL9, QSM11 |
| Прочие | 4BTAA, 6BTAA, 6B5.9, 6C8.3, ISD4.5 CM2150, B3.3, B4.5 |
Двигатели Komatsu:
| Серия | Модели/Модификации |
|---|---|
| 107 Series | 4D107, S4D107, 6D107, S6D107 |
| SAA Series | SAA4D107E, SAA6D107E, SAAD107-E1, SAA4D107, SAA6D107, SAA4D107E-1, SAA6D107E-1 |
4.2. Применяемость по технике
Строительная, дорожная и горнодобывающая техника:
| Бренд | Модель |
|---|---|
| Komatsu | PC200-8, PC220-8, PC240LC, PC270LL-8, PC400, PC450, PC490 |
| Komatsu | WA200-7, WA200-8, WA320-6, WA320PZ-6, WA380-6, WA380-8, WA470, WA480 |
| Komatsu | D61EX-23M0, D39EX-22, PW148-10, HB215LC-3 |
| Komatsu | FH100, FH120, FH135, FH160 (форвардеры) |
| Hyundai | R210LC-7, R250LC-7 |
| Epiroc | Minetruck MT22 |
| Hyster | H300HD2S, H330HD2S |
| Liugong | 835T, 838T |
| GUSS | Orchard Sprayer (самоходный опрыскиватель) |
Коммерческий транспорт и спецтехника:
| Бренд | Модель |
|---|---|
| КАМАЗ | 65115, 65116, 65117 (с двигателями Cummins) |
| International | DuraStar |
| Tata | Prima |
| Anadolu Isuzu | Citiport |
| JF | Automix 16000, VMW 16.0 Auto Pro (кормораздатчики) |
5. Правила подбора и замены
Процесс подбора и замены распылителя требует высокой квалификации персонала и наличия специализированного стендового оборудования.
Правила подбора:
- Идентификация: Необходимо сверить номер на корпусе старой форсунки (например, Bosch 0445120231) или номер распылителя. Изделие DSLA128P5510 должно точно соответствовать по типоразмеру (P), углу распыла (128°) и количеству отверстий (5).
- Комплектность: Убедитесь в отсутствии механических повреждений на сопле (забоины на носике, коррозия на хвостовике).
- Проверка герметичности: Перед установкой на двигатель форсунка в сборе с новым распылителем в обязательном порядке проверяется на стенде.
Правила замены:
- Демонтаж: Форсунка демонтируется с двигателя, снимается старая гайка распылителя, извлекается старый распылитель.
- Очистка: Внутренние полости корпуса форсунки тщательно промываются от остатков топлива, лаковых отложений и продуктов износа.
- Установка: Новый распылитель устанавливается в корпус, гайка распылителя затягивается с моментом, предписанным производителем (с использованием динамометрического ключа).
- Регулировка: На стенде производится настройка давления начала впрыска (давления открытия) и проверка качества распыла. Производится проверка на подтекание при давлении ниже порога открытия.
- Кодирование (при необходимости): В некоторых системах (например, с форсунками Bosch с кодами C2i/C3i) после замены распылителя может потребоваться ввод нового кода производительности форсунки в ЭБУ двигателя, если параметры впрыска изменились (для старых систем с фиксированным кодом класса). Для систем с кодировкой IMA (Injector Mass Adjustment) код присваивается на стенде по фактической производительности.
Важно: Игнорирование процедуры стендовой настройки приводит к некорректной работе двигателя, повышенному расходу топлива, дымности или повреждению поршневой группы.
6. О производителе и качестве продукции
CHINAHANJI POWER CO., LTD (бренд CHJ) — китайский производитель компонентов дизельной топливной аппаратуры. Компания специализируется на выпуске запасных частей для систем впрыска Common Rail, включая распылители, плунжерные пары и клапаны.
Аспекты качества:
- Материалы: В производстве распылителей используются легированные стали, соответствующие по характеристикам материалам, применяемым в оригинальном производстве. Это позволяет достичь требуемой твердости и износостойкости.
- Точность обработки: Производственные мощности, как правило, включают прецизионные шлифовальные и электроэрозионные станки. Это обеспечивает соблюдение микронных допусков при формировании прецизионных пар "игла-корпус" и обработке сопловых отверстий.
- Контроль качества: Заявленная система контроля включает промежуточные и финальные тесты. Однако, в отличие от оригинальных компонентов Bosch, селективная подборка пар может иметь более широкий допуск по гидроплотности. Это требует обязательной калибровки и тестирования форсунки на профессиональном стенде после установки распылителя CHJ.
- Совместимость: Продукция CHJ позиционируется как бюджетная замена оригинальным компонентам Bosch для рынка послепродажного обслуживания. Гарантийные обязательства на распылитель действуют только при условии его корректной установки и настройки на аттестованном оборудовании.
Список ключевых артикулов для поиска:
0433175510, DSLA128P5510, DSLA 128P 5510, 0445120231, 0445120059, 0986435597, 5263262, 3976372, 4945969, 6754-11-3010, 6754-11-3011, 6754-11-3012, 6754-11-3102.
