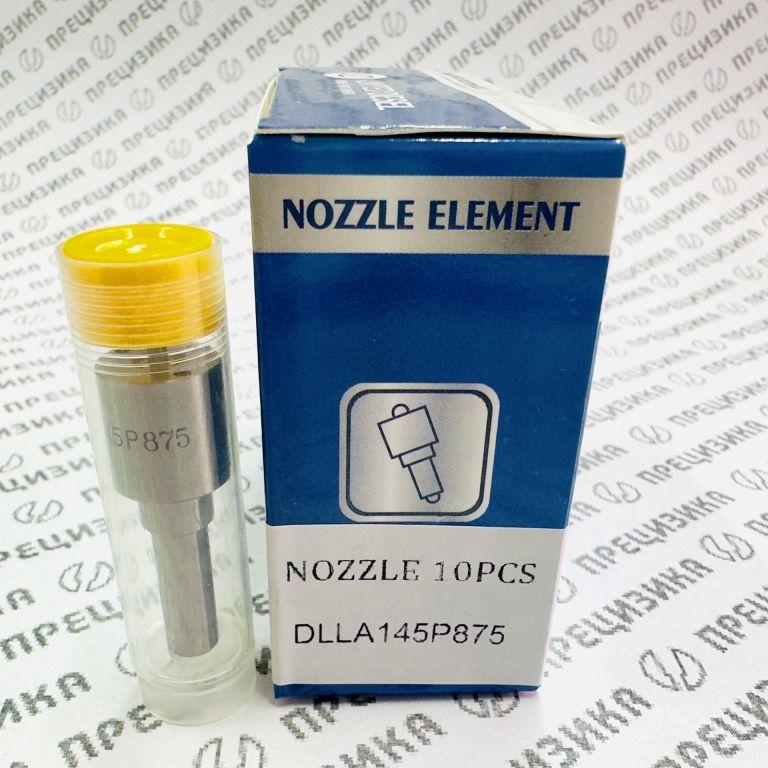

Распылитель 093400-8750 DLLA145P875 — описание товара

1. Описание и конструктивные особенности

Распылитель 093400-8750 (DLLA145P875) — прецизионный элемент топливной форсунки системы Common Rail DENSO. Деталь предназначена для установки в электрогидравлические форсунки DENSO при ремонте и восстановлении топливной аппаратуры дизельных двигателей Mitsubishi серии 4M41.

Распылитель производится под торговой маркой United Diesel (Китай). Конструкция соответствует оригинальному типоразмеру DLLA145P875, применяемому DENSO.

Конструктивные особенности:

Геометрия распылителя обеспечивает формирование однородного мелкодисперсного топливного факела. Шесть отверстий малого диаметра в сочетании с углом 145° адаптированы под форму камеры сгорания двигателей 4M41. Игла обработана DLC-покрытием, что снижает трение в прецизионной паре, уменьшает износ и предотвращает задиры при работе на топливе с ограниченными смазывающими свойствами. Герметичность запирающего конуса сохраняется при давлениях, характерных для систем Common Rail.

2. Назначение

Распылитель предназначен для замены изношенного или вышедшего из строя оригинального распылителя в форсунках DENSO. Установка нового распылителя восстанавливает параметры впрыска, нарушенные в процессе эксплуатации:

• снижение давления в топливной рампе из-за износа запирающего конуса;
• неравномерная работа двигателя (вибрация, «троение»);
• повышенная дымность отработавших газов (чёрный или сизый дым);
• увеличенный расход топлива;
• превышение нормативного объёма слива топлива в обратную магистраль («перелив»);
• потеря герметичности форсунки.

После замены распылителя и последующей регулировки на стенде восстанавливаются заводские показатели цикловой подачи, давления открытия и равномерность работы цилиндров.

3. Аналоги, типоразмер и обозначение, материал и технические характеристики

Типоразмер и обозначение:

Основное обозначение: DLLA145P875
OEM-номер DENSO: 093400-8750
Дополнительные обозначения (кросс-номера):

Аналоги от других производителей:

Технические характеристики:

4. Применимость: форсунки, двигатели, техника

Совместимые форсунки DENSO:

Двигатели, на которых применяется распылитель:

Техника и модели:

Важно: при подборе распылителя следует сверить номер оригинального распылителя, нанесённый на корпусе форсунки, и маркировку самой форсунки. Для поздних версий двигателя 4M41 (нормы Euro 5 и выше) могут применяться распылители с иной геометрией.

5. Правила подбора и замены

• Идентификация: Перед заказом необходимо проверить маркировку на корпусе форсунки и на старом распылителе. Распылитель DLLA145P875 предназначен только для форсунок DENSO, перечисленных в разделе 4.
• Диагностика: Замена распылителя выполняется только после комплексной проверки форсунки на стенде. Если неисправность связана не с износом распылителя (например, отказ электромагнитного клапана или датчика), замена распылителя не решит проблему.
• Условия замены: Работы должны проводиться в специализированной мастерской с использованием чистого инструмента. Попадание пыли или посторонних частиц в прецизионную пару недопустимо.
• Регулировка после установки: После установки нового распылителя обязательна регулировка форсунки на стенде (проверка давления открытия, герметичности, качества распыла). Без регулировки корректная работа топливной системы не гарантируется.
• Замена уплотнений: При каждой разборке форсунки необходимо заменять медные шайбы, уплотнительные кольца и другие расходные элементы.
• Совместимость с топливом: Распылитель рассчитан на дизельное топливо стандарта EN 590. Использование топлива с высоким содержанием серы или механических примесей сокращает срок службы.
• Ресурс: Ресурс распылителя зависит от качества топлива, состояния топливной системы и соблюдения интервалов замены фильтров. Средний срок службы при соблюдении условий эксплуатации составляет 120 000–150 000 км пробега.

6. О производителе и качестве продукции

United Diesel — китайский производитель компонентов топливной аппаратуры для дизельных двигателей. Специализация компании — выпуск распылителей, плунжерных пар и других прецизионных деталей для систем Common Rail и механических ТНВД.

Производство United Diesel оснащено станками с ЧПУ, автоматизированными линиями шлифовки и хонингования, а также оборудованием для лазерной обработки сопловых отверстий. Применяются материалы — высоколегированные инструментальные стали, соответствующие требованиям к твёрдости и износостойкости. Игла распылителя обрабатывается DLC-покрытием на вакуумных установках.

Контроль качества включает:

• проверку геометрических параметров на координатно-измерительных машинах;
• контроль шероховатости прецизионных поверхностей;
• гидравлические испытания герметичности и качества распыла;
• выборочные ресурсные испытания на стендах.

Продукция United Diesel не является оригинальной, но производится с соблюдением допусков, установленных для типоразмера DLLA145P875. Детали проходят входной контроль перед упаковкой и поставляются в защитной среде, исключающей коррозию и механические повреждения.

Использование распылителей United Diesel допускается при ремонте топливной аппаратуры в качестве альтернативы оригинальным компонентам DENSO. Перед установкой рекомендуется провести проверку геометрии и гидравлических характеристик на профильном стенде.
