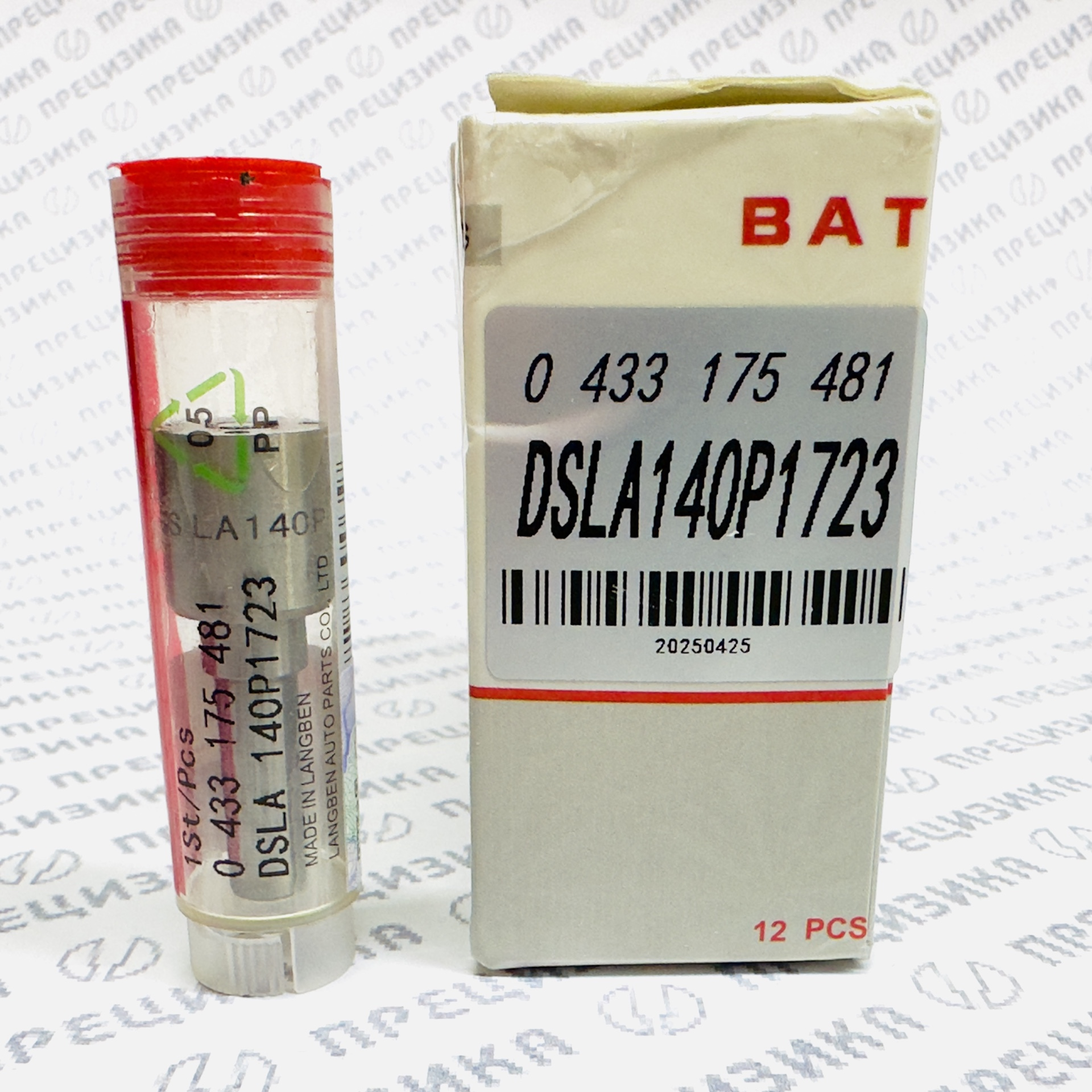

DSLA140P1723 Распылитель форсунки BAT
Распылитель топливной форсунки 0433175481 (DSLA140P1723)
1. Описание и конструктивные особенности
Распылитель с артикулом DSLA140P1723 (оригинальный номер Bosch 0 433 175 481) представляет собой прецизионный сменный элемент топливной форсунки аккумуляторной топливной системы Common Rail. Изделие предназначено для установки в корпус форсунки при проведении ремонтно-восстановительных работ.
Конструктивно распылитель относится к типу DSLA (Düse, Sitz, Loch, Ausführung), что обозначает дырчатый распылитель с закрытым соплом VCO (Valve Covered Orifice). Ключевая особенность данной конструкции — отсутствие «мешочка» (объема под иглой). В закрытом положении игла полностью перекрывает сопловые отверстия, что минимизирует объем остаточного топлива после завершения цикла впрыска. Данное решение способствует снижению токсичности отработавших газов и повышению точности цикловой подачи.
Игла распылителя не имеет центрирующего штифта, что характерно для высоконагруженных систем Common Rail. Распылитель оснащен восемью сопловыми отверстиями, равномерно распределенными по окружности. Угол конуса распыла составляет 140°. Диаметр иглы — 4 мм (типоразмер «P»). Прецизионная обработка и селективная сборка обеспечивают микронные зазоры в паре «игла–корпус», необходимые для стабильной работы при давлениях до 1600 бар.
2. Назначение
Распылитель DSLA140P1723 предназначен для замены изношенного или поврежденного оригинального распылителя в топливных форсунках Bosch и их аналогах. Основное применение — восстановление форсунок с номерами 0445120123, 0445120130, 0445120022 и аналогичных, которые устанавливаются на дизельные двигатели Cummins серий ISBe и ISDe (рабочий объем 4,5 л, 5,9 л, 6,7 л, экологический стандарт Евро-3). Изделие также может применяться в других форсунках при условии полного совпадения параметров.
Основная сфера применения — грузовые автомобили, автобусы, строительная и сельскохозяйственная техника, оснащенная указанными двигателями.
3. Аналоги, типоразмер и обозначение, материал и технические характеристики
3.1. Обозначения и кросс-номера
| Тип номера | Значение |
|---|---|
| Оригинальный номер Bosch | 0 433 175 481 / 0433175481 |
| Типоразмер | DSLA140P1723 |
| Номер Cummins | 4937065 / 4 937 065 / D4937065 |
| Номер по каталогу АЗПИ | А-02-097-00-00-00 |
| Прочие обозначения | 11-204, 11VSLA140P1723, GPDSLA140P1723, RU DSLA140P1723, RUDSLA140P1723, ASLA140P1723, 00986AD1048 |
Примечание: В некоторых каталогах указывается аналог DLLA140P1723. Однако конструкция DLLA предполагает наличие «мешочка», что не является полным аналогом DSLA. Перед применением необходима дополнительная проверка.
3.2. Материал
Корпус и игла распылителя изготовлены из высоколегированной стали с термической обработкой. Применяется прецизионная шлифовка и селективная сборка. Зазоры в паре «игла–корпус» составляют единицы микрон.
3.3. Технические характеристики
| Параметр | Значение |
|---|---|
| Тип распылителя | DSLA / VCO (закрытое сопло, игла без штифта) |
| Количество сопловых отверстий | 8 |
| Диаметр сопловых отверстий | 0,165 мм (0,16 мм) |
| Угол конуса распыла | 140° |
| Эффективное проходное сечение (mf) | 0,110–0,115 мм² |
| Диаметр иглы | 4 мм (типоразмер P) |
| Рабочее давление | до 1600 бар (Common Rail) |
4. Применимость: форсунки, двигатели, техника
4.1. Совместимые форсунки (основные)
| Производитель | Номер форсунки |
|---|---|
| Bosch | 0 445 120 123 / 0445120123 |
| Bosch | 0 445 120 130 / 0445120130 |
| Bosch | 0 445 120 022 / 0445120022 |
| Cummins | 4937065 / 4 937 065 |
| Прочие | 00986AD1048 |
Дополнительно: Распылитель может применяться в форсунках 0445120121, 0445120059, 0445120231, 0445120236, 0445120244, 0445120129, 0445120222. В данных случаях требуется дополнительная сверка параметров.
4.2. Двигатели (основные)
| Производитель | Серия | Модификации |
|---|---|---|
| Cummins | ISBe (4,5 л; 5,9 л) | 4ISBe185, 6ISBe210, 6ISBe250, 6ISBe285, 6ISBe300 |
| Cummins | ISDe (4,5 л; 6,7 л) | 4ISDe, 6ISDe |
| Cummins | Прочие | QSB, ISLe (при установке соответствующих форсунок) |
4.3. Техника (примеры)
| Категория | Бренды и модели |
|---|---|
| Грузовые автомобили | КАМАЗ (4308, 43253, 43255, 5308, 53605, 65115, 65116, 65117, 6540), МАЗ «Зубрёнок», ГАЗ «Валдай», Dongfeng, Foton, JAC, FAW, Shacman, Sinotruk |
| Автобусы | ПАЗ (3203, 3204, 3205, 3237, «Вектор»), НЕФАЗ (5299), КАвЗ (4235, 4238), ЛиАЗ (5256), ГолАЗ, Волжанин, Yutong, King Long, Golden Dragon, Zhong Tong, Higer |
| Спецтехника | Экскаваторы (Hyundai R210, R290, Komatsu PC200 и др.), фронтальные погрузчики (XCMG, Liugong, SDLG), бульдозеры, дорожные катки, компрессорные станции, генераторные установки |
| Сельхозтехника | Тракторы Buhler Versatile, New Holland, Case, MacDon |
5. Правила подбора и замены
При подборе и замене распылителя необходимо соблюдать следующие правила:
- Сверка номеров. Перед установкой необходимо сверить оригинальный номер распылителя (0433175481) и номер форсунки, на которую он устанавливается. Основное применение — форсунки Bosch 0445120123, 0445120130, 0445120022.
- Проверка типоразмера. Типоразмер DSLA140P1723 должен соответствовать параметрам оригинального распылителя: угол распыла 140°, количество отверстий — 8, эффективное проходное сечение 0,110–0,115 мм².
- Конструкция VCO. Необходимо учитывать, что распылитель относится к типу VCO (закрытое сопло). Замена на распылитель типа DLLA (с «мешочком») недопустима без подтверждения совместимости.
- Состояние форсунки. Замена распылителя производится только при полной разборке форсунки, дефектовке всех элементов и последующей регулировке на специализированном стенде. Установка нового распылителя в форсунку с изношенными прочими элементами не гарантирует корректной работы.
- Чистота. Все работы должны выполняться в условиях, исключающих попадание загрязнений. Микронные зазоры требуют особого внимания к чистоте.
- Профессиональный ремонт. Установку и регулировку форсунок с заменой распылителя рекомендуется выполнять в специализированных сервисных центрах, имеющих необходимое оборудование.
6. О производителе, качестве продукции
Производитель: Changzhou Lang Ben Auto Parts Co., Ltd. (Китай).
Бренд: BAT.
Компания Changzhou Lang Ben Auto Parts Co., Ltd. специализируется на производстве компонентов топливной аппаратуры для дизельных двигателей. Продукция поставляется на вторичный рынок и предназначена для ремонта и восстановления топливных форсунок.
Распылители, выпускаемые под брендом BAT, изготавливаются с применением высоколегированных сталей и проходят многоступенчатый контроль качества, включая проверку геометрических параметров, гидроплотности и эффективного проходного сечения. Прецизионная обработка обеспечивает соответствие заявленным характеристикам и совместимость с оригинальными форсунками Bosch.
Продукция предназначена для профессионального использования при капитальном ремонте форсунок. При соблюдении технологии ремонта и правил установки распылители обеспечивают стабильную работу топливной системы в течение установленного межсервисного интервала.
