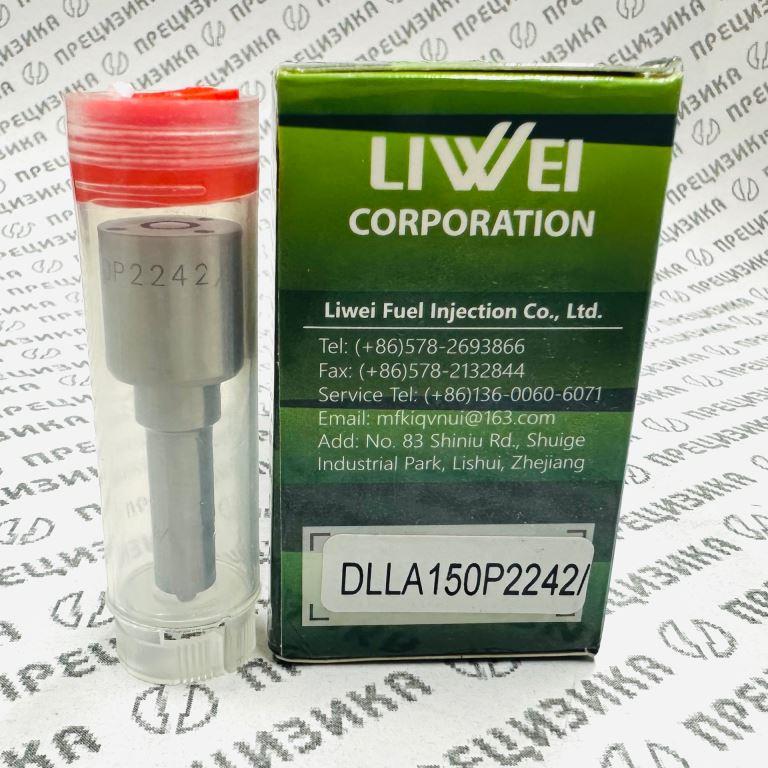

DLLA150P2242 Распылитель форсунки Liwei
Распылитель 0433172242 DLLA150P2242
Артикул: DLLA150P2242
Бренд: LIWEI
Производитель: Liwei Fuel Injection Co., Ltd. (Китай)
Тип товара: Распылитель форсунки
1. Описание и конструктивные особенности
Распылитель 0433172242 (полный артикул Bosch: 0 433 172 242, тип DLLA150P2242) представляет собой прецизионный многодырчатый распылитель, предназначенный для установки в дизельные форсунки аккумуляторной топливной системы Common Rail. Изделие является сменным рабочим элементом форсунки, отвечающим за мелкодисперсное распыление топлива в камере сгорания.
Расшифровка обозначения DLLA150P2242:
| Символ | Значение |
|---|---|
| DLLA | Тип корпуса: удлинённый, с центрирующим пояском и креплением штифтами |
| 150 | Угол конуса распыла топлива — 150° |
| P | Типоразмер иглы: диаметр направляющей части 4 мм |
| 2242 | Внутренний код производителя, определяющий количество и диаметр распылительных отверстий, гидроплотность и пропускную способность |
Конструктивные особенности:
- Многодырчатое сопло для оптимального смесеобразования.
- Высокая точность изготовления: зазоры в прецизионной паре «игла–корпус» составляют единицы микрон.
- Фиксация в корпусе форсунки с помощью двух штифтов.
- Один подводящий топливный канал.
- Устойчивость к высоким давлениям впрыска, характерным для систем Common Rail (до 1600–2000 бар).
2. Назначение
Распылитель 0433172242 / DLLA150P2242 применяется при ремонте и восстановлении дизельных форсунок Bosch с электромагнитным или пьезоэлектрическим управлением. Изделие устанавливается в корпус форсунки вместо изношенного или повреждённого распылителя, восстанавливая первоначальные параметры впрыска: форму факела, угол распыла, производительность и герметичность.
Деталь предназначена для профессионального ремонта топливной аппаратуры в условиях специализированных мастерских, так как требует точной затяжки, регулировки давления начала подъёма иглы и проверки на стендах.
3. Аналоги, типоразмер и обозначение, материал и технические характеристики
3.1. Аналоги и обозначения
| Параметр | Значение |
|---|---|
| Оригинальный артикул Bosch | 0 433 172 242 (0433172242) |
| Тип распылителя | DLLA150P2242 |
| Взаимозаменяемый аналог Bosch | 0 433 171 198 (0433171198) |
| Другие производители | LIWEI и др. (аналоги) |
| Типоразмер иглы | P (диаметр 4 мм) |
| Угол распыла | 150° |
3.2. Материал
| Параметр | Значение |
|---|---|
| Материал корпуса и иглы | Высоколегированная быстрорежущая сталь |
| Твёрдость после термообработки | 62–65 HRC |
3.3. Технические характеристики
| Параметр | Значение |
|---|---|
| Количество распылительных отверстий | 5–6 (определяется модификацией, код 2242) |
| Диаметр направляющей части иглы | 4 мм |
| Максимальное рабочее давление | до 2000 бар (системы Common Rail) |
| Вес нетто | 0,025 кг |
| Вес брутто | 0,029 кг |
| Габариты (Д×Ш×В) | 17 × 17 × 66 мм |
| Страна производства | Китай |
4. Применимость
4.1. Совместимые форсунки Bosch
Распылитель DLLA150P2242 используется при ремонте следующих форсунок (основные и взаимозаменяемые номера):
| Артикул форсунки | Примечание |
|---|---|
| 0 445 120 268 (0445120268) | Основное применение |
| 0 445 120 080 (0445120080) | Взаимозаменяемая |
| 107755-0280 (1077550280) | Взаимозаменяемая |
| 65.10401-7004 (65104017004) | Взаимозаменяемая |
Все перечисленные форсунки взаимозаменяемы по посадочным местам и гидравлическим характеристикам, поэтому распылитель подходит для каждой из них.
4.2. Двигатели
По данным каталогов, распылитель устанавливается на дизельные двигатели следующих производителей:
| Бренд | Модель | Объём / Примечание |
|---|---|---|
| Doosan / Daewoo | DL06 (все модификации: DL06S, DL06K, DL06A-C3, DL06C) | 5,9 л, 6 цилиндров |
| DL08 | 8 л | |
| DB58TIS | 5,8 л | |
| DE12 (DE12TIS) | 11,1 л | |
| DV11 | 10,96 л | |
| FAW / Xichai | XICHAI 6DL1 (CA6DL1) | 7,7 л |
| XICHAI 6DL2 (CA6DL2) | 8,57 л | |
| Yuchai | YC4E | 4,257 л |
| YC6J (модификации: YC6J180-30, YC6J200-30, YC6J210-20, YC6J230-30, YC6J245-30) | 6,5 л |
Примечание: основное применение — двигатели Doosan DL06 (особенно модификация DL06S), устанавливаемые на строительную технику Doosan/Daewoo.
4.3. Техника
Строительная техника Doosan / Develon
| Тип техники | Модели |
|---|---|
| Гусеничные экскаваторы | DX140, DX140LC, DX150, DX150-9C, DX180LC, DX210W-7B, DX225, DX225LC, DX225LCA, DX250LC-V, DX260LC-9C, DX260-9C, DX260LC-7M, DX340, Solar 255 LC-V, Solar 340LC-V, Solar 420LC-V, Solar 470LC-V, Solar 500LC-V, DX340LCA, DX420LCA, DX520SLR |
| Колёсные экскаваторы | DX160W, DX190WA |
| Колёсные погрузчики | DL200, DL200-3, DL200A, DL250TC-3 |
| Вилочные погрузчики | D110S-5 |
| Экскаваторы-погрузчики | Mega 200 V |
Грузовая и автобусная техника Daewoo / Tata Daewoo
| Тип техники | Модели |
|---|---|
| Грузовые автомобили | Daewoo Novus (все модификации: Novus SE, CC6CT, CC4CT, CL7AF) |
| Самосвалы | 4,5–7 тонн (двигатели DL06S/DL06K) |
| Автобусы | Городские и междугородние (двигатели DL06, DL08); Daewoo BH120, Royal Cruiser II (двигатель DV11) |
Техника FAW (Jiefang)
| Тип техники | Модели |
|---|---|
| Тяжёлые грузовики и шасси | FAW CA1310 (двигатель 6DL1) |
| Тягачи и самосвалы | Jiefang J6, FAW CA3250 (двигатель 6DL2) |
| Бетоносмесители | Объём 6–8 м³ |
Техника Yuchai
| Тип техники | Модели |
|---|---|
| Грузовые автомобили | Полная масса 8–10 т, лёгкие грузовики 4,5–6 т, самосвалы 4×2 (двигатель YC4E); Foton Auman, Huaxing Star, Dongfeng EQ1258GE, Sitom STQ1120CL10Y6 (двигатель YC6J) |
| Экскаваторы | Sany 365H |
| Автобусы | Yutong ZK6108HGC, King Long XMQ6101Y, Golden Dragon XML6909J23, Shenlong SLK6902, Volgabus "Cityritm" (модификация YC6J210N-52) |
5. Правила подбора и замены
- Подбор по маркировке. Перед заказом необходимо сверить тип распылителя (DLLA150P2242) с маркировкой на корпусе старого распылителя или с каталожным номером форсунки. Убедиться, что форсунка входит в список совместимых (см. раздел 4.1).
- Проверка совместимости. Несмотря на взаимозаменяемость указанных форсунок, рекомендуется уточнять совместимость по VIN-коду техники или по каталожному номеру двигателя.
- Установка. Распылитель должен устанавливаться в специализированной мастерской по ремонту топливной аппаратуры. Требуется соблюдение момента затяжки, указанного производителем форсунки.
- Регулировка и проверка. После установки обязательна проверка давления начала подъёма иглы, герметичности и качества распыла на стенде. При необходимости производится регулировка.
- Замена комплектующих. Рекомендуется одновременно заменять уплотнительные кольца, шайбы и другие расходные элементы форсунки.
- Условия хранения. До установки распылитель должен храниться в оригинальной упаковке, в сухом месте, без механических повреждений и контакта с агрессивными средами.
- Очистка. Перед монтажом посадочные поверхности форсунки и распылителя необходимо очистить от загрязнений.
6. О производителе и качестве продукции
Liwei Fuel Injection Co., Ltd. — китайский производитель компонентов топливной аппаратуры для дизельных двигателей. Компания специализируется на выпуске распылителей, плунжерных пар, клапанов и других прецизионных деталей для систем впрыска.
Продукция LIWEI изготавливается на автоматизированном оборудовании с применением современных методов термообработки и финишной обработки поверхностей. Геометрические параметры и твёрдость деталей контролируются в соответствии с внутренними стандартами предприятия. Распылители LIWEI позиционируются как аналоги оригинальных деталей Bosch и других производителей, совместимые по присоединительным размерам и гидравлическим характеристикам.
При производстве используются высоколегированные быстрорежущие стали, обеспечивающие износостойкость и стабильность работы в условиях высоких давлений топлива. Каждая партия продукции проходит выборочный контроль на стендах для проверки гидроплотности, производительности и формы факела распыла.
Тем не менее, при выборе распылителя LIWEI следует учитывать, что это изделие категории aftermarket (запасные части вторичного рынка), и его ресурс может отличаться от ресурса оригинальных распылителей Bosch. Для гарантии корректной работы топливной системы рекомендуется проводить установку и настройку в сертифицированных сервисных центрах.
Примечание: Вся информация о совместимости носит справочный характер и основана на данных каталогов производителей техники и топливной аппаратуры. Перед покупкой рекомендуется дополнительно свериться с VIN-кодом конкретной машины или маркировкой двигателя.
