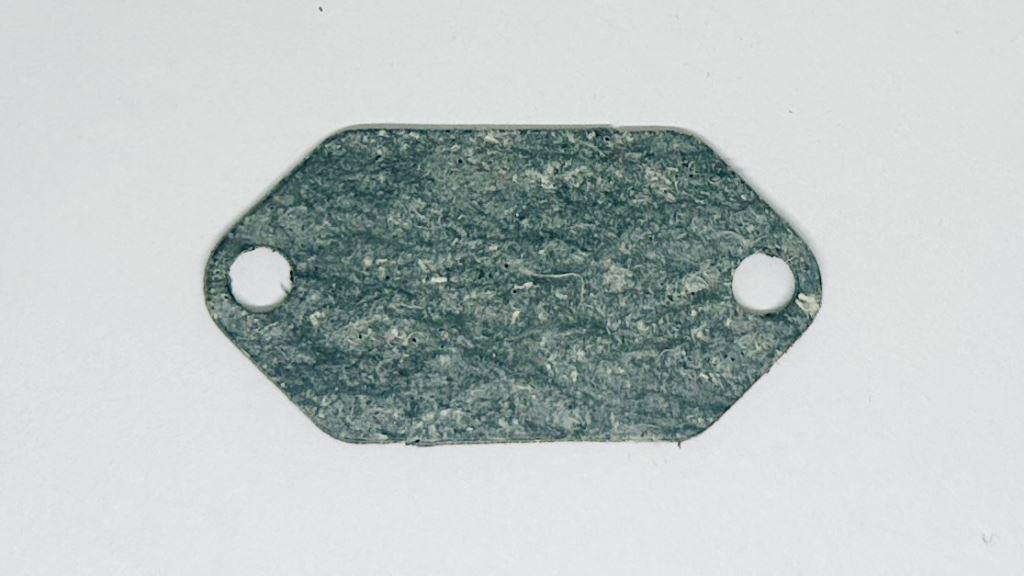

31093097 Прокладка корректора ТНВД 0,8мм Precizika
Прокладка корректора ТНВД Motorpal 31093097 — техническое описание, применимость, аналоги
Изделие 31093097 представляет собой плоскую уплотнительную прокладку, предназначенную для герметизации разъема между корпусом топливного насоса высокого давления (ТНВД) и крышкой пневматического корректора (корректора по наддуву) производства Motorpal.
1. Описание и конструктивные особенности
- Тип: плоская бескаркасная прокладка (вырубная).
- Геометрия: контур прокладки повторяет форму фланца крышки корректора и оснащён отверстиями под крепёжные элементы.
- Толщина: нормированная толщина составляет 0,8 мм. Соблюдение данного параметра критически важно, так как оно напрямую влияет на осевое положение диафрагмы корректора и, как следствие, на характеристику подачи топлива.
2. Материал и технические характеристики
2.1 Спецификация материала
В производстве данной прокладки применяется специальный листовой композитный материал — паронит маслобензостойкий.
| Параметр | Значение |
|---|---|
| Тип материала | Паронит (листовой композит) |
| Рекомендуемая марка | ПМБ-1 (Паронит Масло-Бензостойкий) |
| Состав | Асбестовое волокно, каучук, минеральные наполнители, сера |
| Рабочая среда | Дизельное топливо, моторные масла, воздух |
| Термостойкость (ПМБ-1) | до +450 °C |
| Свойства | Устойчивость к набуханию в топливе, механическая прочность, эластичность |
Марка ПМБ-1 отличается повышенной термостойкостью и улучшенной механической прочностью по сравнению с базовой ПМБ, что обеспечивает надёжную герметизацию узлов, работающих под давлением и при высоких температурах.
2.2 Технические параметры
| Параметр | Значение |
|---|---|
| Артикул | 31093097 |
| Толщина | 0,8 мм |
| Тип | Прокладка крышки корректора / «Медалька» |
3. Аналоги и кросс-номера
При подборе аналогов следует учитывать идентичность формы, стойкости материала к среде и, главное, толщины изделия.
| Тип номера | Обозначение |
|---|---|
| Основной (Motorpal) | 31093097 |
| Кросс-номер (альтернативный) | CV 06822-57 |
| Кросс-номер (сокращённый) | 06822-57 |
| Наименование в каталогах | Gasket, Washer, Уплотнение, Прокладка корректора |
4. Применимость
Изделие применяется в топливной аппаратуре Motorpal, устанавливаемой преимущественно на дизельные двигатели Минского моторного завода (ММЗ) и их модификации.
4.1 Таблица применимости
| Модель корректора (узла) | Модель ТНВД | Применяемые двигатели | Техника (Примеры) |
|---|---|---|---|
| Корректор по наддуву | ТНВД 773 (4УТНМ-Т) | Д-245, Д-245.5, Д-245.7Е2, Д-245.9Е2, Д-245.12С, Д-245.43С2 | Тракторы «Беларус» (серии 80, 92, 1025), ЗиЛ-5301 «Бычок», ГАЗ-3309, ПАЗ-3205 |
| Корректор ZS64-1800 | PP6M10P1f-3492 | Д-260.1, Д-260.2, Д-260.2С | Тракторы «Беларус-1221», «Беларус-1523», Погрузчики «Амкодор 332В», «Амкодор 342В» |
| Пневмокорректор CV60030-7 (узел ZS64-1784) | PP4M10U1f-3486 / 3483 | Д-245.12С, Д-245 (модификации) | Автомобили ЗиЛ, ГАЗ, спецтехника |
Список техники не является исчерпывающим ввиду широкой унификации двигателей ММЗ.
5. Правила подбора и замены
- Идентификация: убедитесь, что старый номер соответствует артикулу 31093097 или 06822-57. Визуально сверьте контур прокладки с посадочным местом крышки корректора.
- Контроль толщины: недопустима установка прокладки другой толщины. Использование детали тоньше 0,8 мм приведёт к зажатию диафрагмы или изменению хода штока корректора. Использование более толстой — к потере герметичности или нарушению регулировок.
- Проверка материала: при заказе следует уточнять марку паронита. Для топливной аппаратуры рекомендуется использование ПМБ-1, так как обычный универсальный паронит склонен к разбуханию в среде дизельного топлива.
- Подготовка поверхностей: перед монтажом необходимо тщательно удалить остатки старой прокладки и загрязнения с привалочных плоскостей корпуса ТНВД и крышки корректора. Наличие рисок или задиров не допускается.
- Момент затяжки: установку производить с контролем момента затяжки резьбовых соединений согласно руководству по ремонту конкретной модели ТНВД (как правило, для винтов М5-М6 момент составляет 6–10 Н·м). Чрезмерное усилие приводит к деформации паронита и выдавливанию его из стыка.
- Ревизия узла: при разборке рекомендуется проверить состояние мембраны корректора. Если прокладка потребовала замены из-за «запотевания», но мембрана имеет трещины, замена одной лишь прокладки не устранит неисправность.
6. О производителе и качестве продукции
ООО ПКФ «Прецизика» (Россия) — производитель и поставщик комплектующих для топливной аппаратуры дизельных двигателей. Компания специализируется на выпуске деталей, совместимых с продукцией ведущих мировых брендов, включая Motorpal (Чехия).
- Соответствие материалов: при производстве используются маслобензостойкие паронитовые смеси (аналоги марок ПМБ/ПМБ-1), обеспечивающие стабильную работу в среде дизельного топлива при высоких температурах и вибрационных нагрузках.
- Геометрия: продукция контролируется на соответствие допускам плоскостности и точности вырубки, что гарантирует корректную посадку на посадочное место.
- Взаимозаменяемость: продукция позиционируется как полный функциональный аналог оригинальной детали Motorpal 31093097, при этом имея более низкую себестоимость, что актуально при ремонте и обслуживании парка техники.
