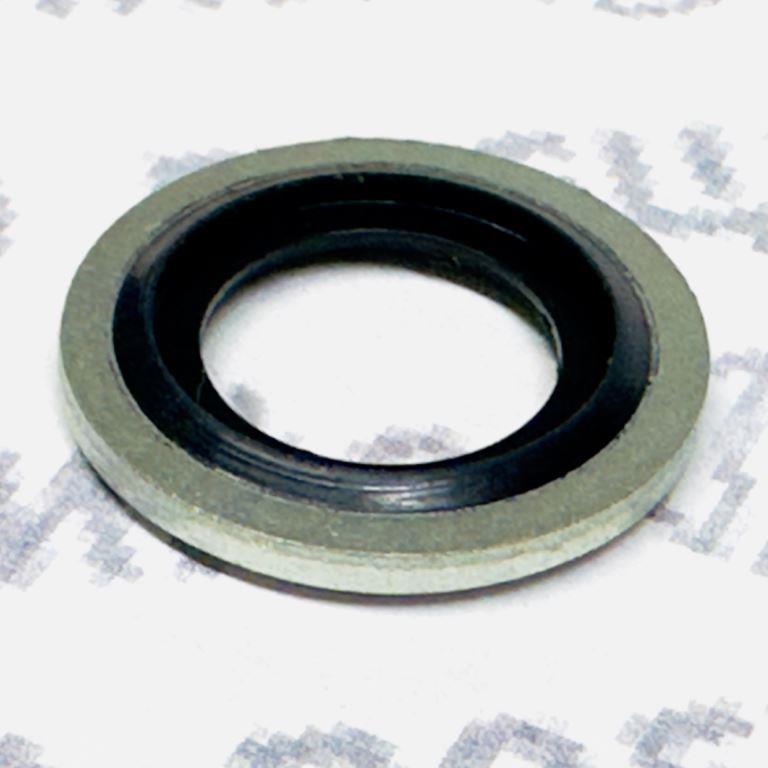

Кольцо резинометаллическое USIT М12

Артикул: USIT М12

Бренд: NQK-SF

Производитель: Xingtai Shanfeng Special Rubber Products Co., Ltd (Китай)

1. Описание, конструктивные особенности

Кольцо резинометаллическое USIT М12 представляет собой статическое уплотнительное изделие, состоящее из двух функциональных элементов:

• Металлическая шайба (корпус) — обеспечивает механическую прочность, воспринимает усилие затяжки и передаёт его на уплотняемую поверхность.
• Резиновая уплотняющая кромка — привулканизирована непосредственно к металлической шайбе по внутреннему диаметру и образует эластичный барьер, компенсирующий неровности сопрягаемых поверхностей.

Конструкция является самоцентрирующейся: резиновая кромка ориентирует кольцо относительно отверстия и предотвращает его смещение при монтаже. Вулканизированное соединение резины с металлом исключает возможность расслоения под воздействием рабочей среды и вибрации.

Для стандартного исполнения применяется металлическая шайба из углеродистой стали SPCC с цинковым покрытием и уплотнительная кромка из нитрил-каучука (NBR) твёрдостью 70–80 Shore A.

2. Назначение

Кольцо USIT М12 предназначено для создания статической герметичности в разъёмных соединениях, работающих под воздействием:

• высокого давления (гидравлические и пневматические системы);
• вибрационных нагрузок;
• знакопеременных температур;
• агрессивных рабочих сред.

Основная функция — предотвращение утечки рабочей среды через зазор между сопрягаемыми металлическими поверхностями. Кольцо устанавливается в соединениях, где требуется многократная сборка-разборка без потери герметичности.

3. Технические характеристики

Рабочие среды: вода, водо-масляные эмульсии, синтетические масла, охлаждающие жидкости (антифризы), газы, гидравлические жидкости.

4. Типоразмер и обозначение, материал и технические характеристики

Типоразмер: M12 (метрический).

Обозначение: USIT М12.

Альтернативные обозначения: USITM12, USM12, USMG12, RSUSIT12, USIT12, USIT-M12, USIT M 12, KR2133, 24436646, 52474373.

Материалы и их характеристики:

Металлическая часть гигиенических исполнений изготавливается из нержавеющей стали 1.4404 (316L).

5. Применимость

6. Ключевые преимущества

• Самоцентрирование — резиновая кромка ориентирует кольцо при монтаже, исключая перекос.
• Низкий момент затяжки — эластичная кромка обеспечивает герметичность при меньшем усилии по сравнению с металлическими прокладками, снижая риск деформации сопрягаемых поверхностей.
• Многократное использование — при отсутствии повреждений кольцо допускает демонтаж и повторную установку.
• Устойчивость к вибрации — вулканизированное соединение резины с металлом не теряет герметичности при знакопеременных нагрузках.
• Диапазон давлений — работоспособность при давлении до 1000 бар в зависимости от способа монтажа.
• Совместимость с широким спектром сред — от воды и эмульсий до синтетических масел и гидравлических жидкостей.

7. Правила подбора и замены

Подбор

• Определить внутренний диаметр кольца в соответствии с диаметром отверстия или посадочного места.
• Уточнить наружный диаметр — он должен соответствовать диаметру цековки или углубления (при наличии).
• Выбрать материал уплотнительной кромки в зависимости от рабочей среды и температуры:
  • NBR — для минеральных масел, воды, эмульсий, температур до +110 °C;
  • EPDM — для горячей воды, пара, моющих средств, температур до +150 °C;
  • FKM — для агрессивных сред, кислот, растворителей, высоких температур.
• Уточнить способ монтажа (с углублением или без) для определения допустимого рабочего давления.

Замена

• Замена производится при обнаружении механических повреждений уплотнительной кромки, следов выдавливания резины, коррозии металлической шайбы.
• При повторной установке необходимо убедиться в отсутствии деформации кольца и загрязнений на сопрягаемых поверхностях.
• Не допускается повторное использование кольца с надрывами, трещинами или потерей эластичности уплотнительной кромки.

8. О производителе, качестве продукции

Xingtai Shanfeng Special Rubber Products Co., Ltd — китайский производитель уплотнительных изделий, основанный в 1990 году. Юридическое лицо зарегистрировано в 2014 году, головной офис расположен в провинции Хэбэй, Китай.

Производитель специализируется на выпуске сальников, O-rings, резинометаллических уплотнений и других изделий из эластомеров. Продукция поставляется в автомобилестроение, гидравлику, пневматику и промышленное оборудование.

Контроль качества включает входную проверку сырья, испытания готовой продукции и отслеживание партий. Наличие сертификации ISO16949 подтверждает соответствие производственных процессов требованиям, предъявляемым к поставщикам автомобильной отрасли.
