Гайка распылителя форсунки: типология, технические характеристики и сравнительный анализ механических систем и Common Rail

Введение: функциональная значимость крепежного элемента

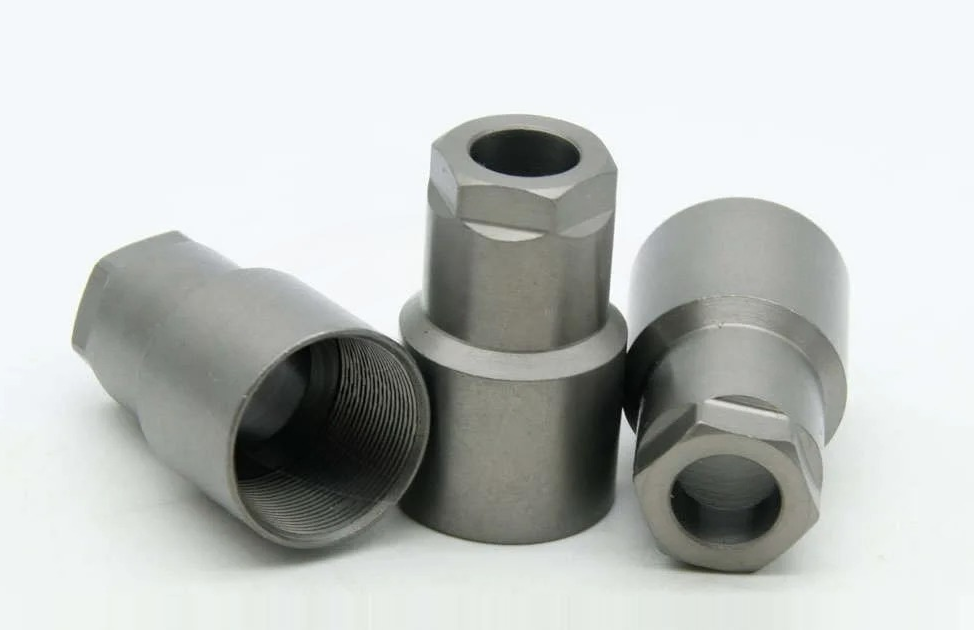

Гайка распылителя форсунки, несмотря на свои скромные габариты, является одним из критически важных элементов дизельной топливной аппаратуры. Ее основное функциональное назначение — обеспечение надежной фиксации и герметизации прецизионной пары «корпус распылителя — игла» в посадочном месте форсунки. От качества изготовления этой детали и соблюдения технологии ее монтажа напрямую зависят такие параметры, как давление начала впрыска, герметичность запорного конуса и, в конечном итоге, эффективность сгорания топливовоздушной смеси.

В мировой практике производства топливной аппаратуры сложилась четкая дифференциация гаек распылителя в зависимости от типа системы впрыска: классические механические системы (включая насос-форсунки) и современные аккумуляторные системы Common Rail. Каждое из этих направлений предъявляет уникальные требования к геометрии, материалу и усилиям затяжки крепежных элементов.

1. Гайки распылителя механических форсунок: классика жанра

Механические форсунки, работающие по принципу прямого гидравлического управления, где момент и давление впрыска задаются кулачковым профилем ТНВД, десятилетиями доминировали в дизелестроении . Конструкция таких форсунок относительно проста и надежна, а гайка распылителя в них выполняет функцию силового замыкания, прижимая распылитель к торцу корпуса форсунки через промежуточные элементы (штангу, проставку) .

1.1. Типы корпусов механических форсунок Bosch

Наибольшее распространение в мире получила классификация, разработанная компанией Bosch. Она систематизирует форсунки по типу корпуса, что напрямую определяет геометрические размеры гайки распылителя и регламентный момент ее затяжки. Профессиональная среда ремонтников оперирует именно этими обозначениями для подбора корректных комплектующих и обеспечения правильной сборки узла.

Тип P (P-type)
Форсунки с корпусом типа P относятся к категории наиболее компактных и легких. Они применялись на малолитражных дизелях и некоторых промышленных двигателях. Гайки распылителя для данного типа имеют относительно небольшие габариты и резьбу. Как правило, момент затяжки для них находится в диапазоне от 30 до 50 Н·м в зависимости от модификации. Например, для корпусов KBEL(Z)..P и KDEL(Z)..P регламентируется усилие 40–50 Н·м, в то время как для более ранних версий KBAL(Z)..P достаточно 30–40 Н·м .

Тип S (S-type)
Корпуса типа S являются, пожалуй, самыми распространенными в сегменте среднеразмерных дизелей для легковых автомобилей, легкой грузовой техники и тракторов. Они обладают большей жесткостью и рассчитаны на более высокие нагрузки. Диапазон моментов затяжки здесь шире и варьируется от 50 до 90 Н·м. Конкретное значение зависит от исполнения: для KBEL(Z)..S и KDEL(Z)..S рекомендуется 50–70 Н·м, в то время как более массивные KBAL(Z)..S, KB(L)..S и KCA..S требуют уже 70–90 Н·м .

Тип T и TA (T-type and TA-type)
Этот класс форсунок предназначен для тяжелых условий эксплуатации — мощных грузовых автомобилей и тракторных дизелей. Корпуса T и TA отличаются увеличенными размерами и усиленной конструкцией, способной выдерживать пиковые давления. Гайки распылителя для них имеют значительную массу и развитую опорную поверхность. Момент затяжки для таких форсунок составляет 100–140 Н·м, что требует обязательного применения динамометрического ключа и жесткого соблюдения технологии .

Тип U (U-type)
Вершиной эволюции механических форсунок (до эры Common Rail) стали корпуса типа U. Они применялись на самых мощных дизелях, часто в системах с насос-форсунками, где давление впрыска могло достигать 2000 бар и более. Конструкция этих форсунок максимально массивна, а гайка распылителя представляет собой высоконагруженную деталь, требующую особого подхода при монтаже. Усилие затяжки для типа U является максимальным среди механических систем и составляет от 200 до 220 Н·м .

1.2. Особенности монтажа и контроля

При работе с механическими форсунками критически важно не только выбрать правильную гайку по типу корпуса, но и обеспечить чистоту сопрягаемых поверхностей. Как показывает практика, подтекание топлива из-под гайки часто вызвано не столько недостаточным или избыточным моментом затяжки, сколько попаданием инородных частиц или повреждением уплотняющих поясков распылителя и корпуса . Поэтому перед сборкой обязательна тщательная очистка и, при необходимости, притирка торцевых поверхностей.

2. Гайки распылителя для систем Common Rail: эпоха прецизионности

С приходом систем Common Rail конструкция форсунок претерпела коренные изменения. Появилась необходимость размещения внутри корпуса сложных гидравлических каналов, камер управления, электромагнитных или пьезоэлектрических клапанов . Это потребовало пересмотра архитектуры узла крепления распылителя.

2.1. Стандартизация по ГОСТ и типам гаек

В отличие от широкой номенклатуры механических форсунок, развитие Common Rail привело к попыткам унификации. В частности, ГОСТ Р 57906-2017 классифицирует форсунки аккумуляторных систем с креплением скобой именно по типу гайки распылителя :

• Тип А — форсунки с прямой гайкой распылителя. Данная конструкция предполагает цилиндрическую форму гайки без перепадов диаметра. Такое решение применяется в тех случаях, когда конструкция головки блока цилиндров и расположение форсунки позволяют обеспечить свободный доступ и не иметь жестких ограничений по диаметру.

• Тип В — форсунки со ступенчатой гайкой распылителя. Этот тип является более технологичным с точки зрения компоновки. Уменьшенный диаметр в нижней части гайки позволяет разместить форсунку в стесненных условиях современных многоклапанных головок блока, обеспечивая при этом надежное крепление и герметизацию .

2.2. Нюансы затяжки для разных конструктивных исполнений

Современные форсунки Common Rail чрезвычайно чувствительны к деформациям корпуса, которые могут возникнуть при перетяжке гайки. Это может привести к заклиниванию иглы или нарушению работы прецизионных пар внутри форсунки.

Ярким примером являются форсунки Bosch серии 0445110190. Для них, в зависимости от конструктивного исполнения корпуса под гайкой, момент затяжки может различаться:

• Для так называемой «бабочки» (конструктивный вырез на корпусе) усилие составляет 45 Н·м.

• Для исполнения «мальтийский крест» и цельного корпуса момент затяжки выше — 58 Н·м .

Сложность ремонта форсунок Common Rail усугубляется тем, что помимо гайки, в них присутствуют электромагнитные клапаны, обмотки и траверсы, требующие строго определенного момента затяжки и часто — специальной калибровки (C2I для Delphi) . Это делает ремонт таких систем прерогативой высококвалифицированных специалистов, располагающих стендами и программами типа Esi Tronic .

3. Сравнительный анализ и эксплуатационные выводы

Проведенный анализ позволяет сделать следующие обобщения.

Конструктивная сложность и унификация. Механические форсунки, особенно производства Bosch, имеют стройную и проверенную десятилетиями систему классификации по типу корпуса (P, S, T, U). Это позволяет достаточно просто идентифицировать необходимую гайку и регламентный момент затяжки, опираясь на каталоги и справочные таблицы . Форсунки Common Rail, несмотря на попытки стандартизации (тип А и В по ГОСТ), обладают гораздо большим разнообразием внутренних исполнений, что делает подбор гайки строго индивидуальным для каждой модели и даже модификации внутри одной серии .

Требования к монтажу. Для обоих типов систем критически важно использование динамометрического ключа. Однако для механики основная задача — обеспечить герметичность и не сорвать резьбу. Для Common Rail — еще и не допустить микро-деформаций корпуса, влияющих на работу гидравлики. Рекомендуемая двухэтапная затяжка (2/3 усилия, затем отпускание и финальная затяжка) является обязательной для современных форсунок .

Материалы. Гайки механических форсунок изготавливаются преимущественно из стали 45 или легированных сталей. Для Common Rail, работающих при давлении до 2500 бар и выше, требования к материалу еще жестче, а геометрические допуски — минимальны .

  Выбор и эксплуатация гайки распылителя форсунки — задача, требующая четкого понимания типа топливной системы. Для механических форсунок определяющим фактором является тип корпуса (P, S, T, U), знание которого гарантирует корректный подбор детали и момента затяжки в диапазоне от 30 до 220 Н·м. Для систем Common Rail первостепенное значение имеет строгое следование спецификациям производителя для конкретной модели форсунки, где даже в рамках одного артикула возможны вариации усилий затяжки в зависимости от конструктивного исполнения узла (45 или 58 Н·м для одной из моделей Bosch). Понимание этих различий является фундаментом профессионального подхода к ремонту и обслуживанию современной дизельной топливной аппаратуры, обеспечивая ее надежность, экономичность и экологическую безопасность.
