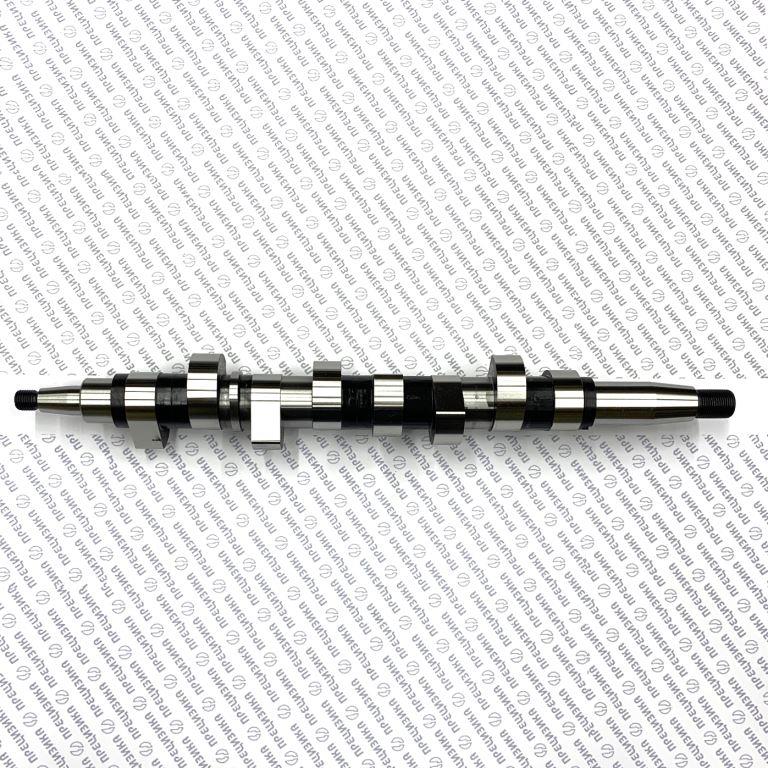

17.1111055 Вал кулачковый ЯЗДА
Кулачковый вал ТНВД 17.1111055 (ЯЗДА)
Артикул: 17.1111055
Бренд: ЯЗДА
Производитель: АО «Ярославский завод дизельной аппаратуры» (Россия)
Описание и конструктивные особенности
Кулачковый вал 17.1111055 является прецизионным компонентом топливного насоса высокого давления (ТНВД) рядного типа. Деталь предназначена для преобразования равномерного вращательного движения приводного вала в строго синхронизированное возвратно-поступательное перемещение плунжерных пар.
Конструкция и принцип действия
Деталь представляет собой стальной вал сложной геометрической формы, на котором расположены опорные шейки и профилированные кулачки. При вращении вала профилированная поверхность кулачка воздействует на ролик толкателя, преодолевая усилие пружины и поднимая плунжер. Это обеспечивает создание необходимого давления для впрыска топлива. Геометрия профиля кулачка рассчитана на обеспечение резкого подъема (фаза нагнетания) и более плавного опускания (фаза всасывания), что оптимизирует гидродинамику процесса впрыска и снижает ударные нагрузки.
Особенности изготовления
Рабочие поверхности кулачков и опорные шейки подвергаются химико-термической обработке (цементации) с последующей закалкой токами высокой частоты (ТВЧ). Данный метод создает твердый поверхностный слой, устойчивый к истиранию и контактной усталости, при сохранении относительно вязкой и прочной сердцевины, способной воспринимать знакопеременные и ударные нагрузки без хрупкого разрушения. Шлифовка посадочных мест выполняется с высокой точностью для минимизации радиальных биений и обеспечения стабильной цикловой подачи.
Назначение
Изделие служит для привода плунжерных пар в топливных насосах высокого давления дизельных двигателей. Обеспечивает точную цикловую подачу топлива в соответствии с порядком работы цилиндров и фазой газораспределения двигателя.
Аналоги, типоразмер и обозначение
Деталь является оригинальным компонентом насосного ряда ЯЗДА. На рынке запасных частей данная позиция поставляется преимущественно как продукция первичной комплектации (ОЕМ) с завода-изготовителя, либо как восстановленная деталь после ремонтного цикла. Сторонние производители аналогов для данной номенклатуры представлены ограниченно, в связи со сложностью обеспечения требуемых параметров термообработки и шлифовки.
Сводная таблица маркировок и совместимости
| Параметр | Значение / Перечень |
|---|---|
| Основной OEM номер | 17.1111055 |
| Варианты написания | 17-1111055 |
| Серия насоса | Рядные ТНВД ЯЗДА («Компакт 40» и предшествующие серии) |
| Материал | Легированная конструкционная сталь (тип 12ХН3А) |
| Масса (нетто) | ~ 4,2 кг |
Материал и технические характеристики
| Характеристика | Показатель |
|---|---|
| Материал изготовления | Сталь легированная хромоникелевая (12ХН3А) |
| Твердость поверхности кулачков | Не менее HRC 55 (после цементации) |
| Глубина цементированного слоя | 0,6 – 1,5 мм |
| Твердость сердцевины | HRC 26 – 40 |
| Шероховатость рабочих поверхностей | Ra ≤ 0,32 мкм (шлифовка) |
| Тип производства | Прецизионная механообработка, соответствующая КД завода ЯЗДА |
Применимость
Деталь используется в топливной аппаратуре, устанавливаемой на дизельные силовые агрегаты большого литража, преимущественно производства Тутаевского моторного завода (ТМЗ).
Таблица применяемости
| Модель ТНВД | Модель двигателя | Применяемая техника |
|---|---|---|
| 17.1111005 | ТМЗ-8421, ТМЗ-8424.10 | Тракторы «Кировец» (К-700, К-701, К-702), Т-330, ДЗ-98В |
| 17.1111005-10 | ТМЗ-8424.10-01 | Автомобили и шасси МАЗ (54321, 64224), МЗКТ (7429) |
| 17.1111005-20 | ТМЗ-8424.10-03 | Карьерная техника БелАЗ (74212, 7820, 7821) |
| 17.1111005-30 | ТМЗ-8424.10-04 | Тракторы «Кировец» (К-744, К-7М) |
| 17.1111005-40 | ТМЗ-8424.10-031, ТМЗ-8424.10-033 | Тракторы «Кировец» (К-742, К-735), КЗКТ (8003, 8005) |
| 171.1111005 | ТМЗ-8481.10 | Трубоукладчики ТГ-321, автокраны KATO NK1200S |
| 171.1111005-10 | ТМЗ-8481.10-01 | Бульдозеры Komatsu D355A/C (при ремоторизации) |
| 171.1111005-20 | ТМЗ-8481.10-04 | Тепловозы ТГМ-23, ТУ-7 |
| 171.1111005-30 | ТМЗ-8481.10-05 | Тракторы «Кировец» (К-744, К-7М) |
| 171.1111005-40 | ТМЗ-8482.10 | Тепловозы ТГМ-40, погрузчики ТО-40 |
| 171.1111005-50 | ТМЗ-8482.10-01, ТМЗ-8486.10-02 | Спецшасси МЗКТ (75165, 79091), БАЗ (6910) |
| 171.1111005-60 | ТМЗ-8486.10-03, ТМЗ-8486.10-04 | Карьерная техника БелАЗ (7920, 7921, 79212) |
| 171.1111005-70 | ТМЗ-8522.10, ТМЗ-8526.10 | Автомобили МАЗ (6317, 63172), тракторы «Кировец» (К-7М) |
Правила подбора и замены
При подборе кулачкового вала 17.1111055 необходимо руководствоваться следующими критериями:
- Идентификация ТНВД: Сверьте маркировку, выбитую на табличке или корпусе топливного насоса. Вал 17.1111055 предназначен для насосов серий 17 и 171. Установка в насосы других серий (например, 33, 60, 80) не допускается.
- Ревизия состояния: Замена кулачкового вала в обязательном порядке должна сопровождаться дефектовкой сопряженных деталей: роликов толкателей, осей роликов и подшипников скольжения. Установка нового вала на изношенные ролики приведет к ускоренному выходу из строя нового узла из-за нарушения пятна контакта.
- Смазка при монтаже: Перед установкой в корпус насоса рабочие поверхности кулачков и опорные шейки необходимо смазать чистым дизельным топливом или моторным маслом для исключения «сухого» пуска.
- Проверка зазоров: После сборки насоса необходимо проверить легкость вращения вала и соответствие момента прокрутки техническим требованиям производителя.
- Комплектность: Рекомендуется производить замену вала одновременно с заменой плунжерных пар и уплотнительных элементов, если пробег насоса превышает межремонтный интервал.
О производителе и качестве продукции
АО «Ярославский завод дизельной аппаратуры» (ЯЗДА) является одним из ключевых российских производителей топливной аппаратуры для дизельных двигателей. Предприятие специализируется на выпуске прецизионных деталей и узлов, требующих высокой точности обработки и соблюдения строгих технологических регламентов.
Продукция завода изготавливается в соответствии с конструкторской документацией разработчика и проходит многоступенчатый контроль качества, включая контроль геометрических параметров, твердости и структуры металла. Использование цементируемых легированных сталей и современных методов термообработки (цементация, закалка ТВЧ) обеспечивает высокую износостойкость кулачковых валов и стабильность характеристик топливоподачи на протяжении всего срока службы двигателя.
Изделие 17.1111055 соответствует техническим условиям для применения в составе дизельных двигателей, эксплуатируемых в тяжелых условиях (высокая запыленность, высокие нагрузки, низкие температуры).
