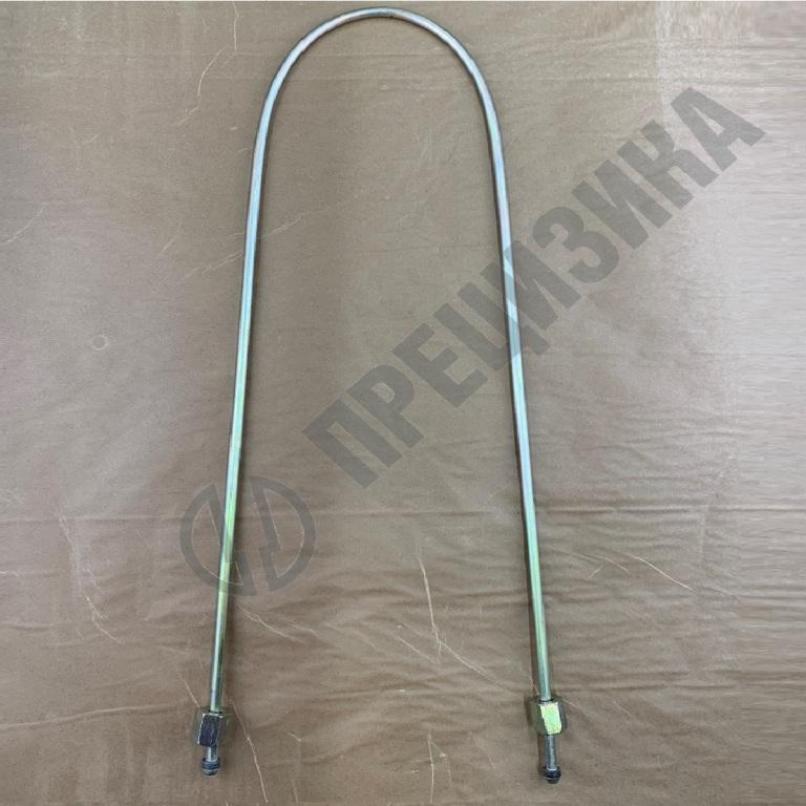

Трубка стендовая 785мм (прямая). Резьба: М14/М14
Топливная трубка высокого давления для диагностических стендов
Прямая, длина 785 мм, резьба М14×1,5 с обеих сторон.
Описание
Сменная прецизионная оснастка гидравлической линии испытательного оборудования. Представляет собой прямую бесшовную трубку, укомплектованную с двух сторон разъёмными соединениями, каждое из которых состоит из конического ниппеля и накидной гайки. Конструкция рассчитана на работу в условиях циклических нагрузок высокого давления и направлена на поддержание стабильности гидравлических параметров в динамическом режиме.
Назначение
Изделие включается в гидравлический тракт стендов проверки, регулировки и диагностики топливных насосов высокого давления (ТНВД) и дизельных форсунок. Служит для формирования герметичного канала подачи технологической или калибровочной жидкости от насосной секции стенда к испытуемому элементу либо измерительному блоку. Эксплуатация допускается в среде пульсирующего давления, типичного для процессов впрыска.
Типоразмер и обозначение
Геометрические параметры трубки соответствуют сортаменту бесшовных холоднодеформированных труб и адаптированы под стандартную присоединительную арматуру стендов. Исполнение концов — конический ниппель с накидной гайкой.
Модификация резьбы: М14×1,5 с обеих сторон (в документации может обозначаться как модификация «Б»). Под заказ допустимо комбинированное исполнение; конкретный вариант согласовывается на этапе подбора.
| Параметр | Значение | Примечание |
|---|---|---|
| Общая длина трубки, мм | 785 | Прямое исполнение, без изгибов |
| Наружный диаметр трубки, мм | 7,0 | – |
| Толщина стенки, мм | 2,5 | – |
| Внутренний диаметр, мм | 2,0 | Допуск ±0,05 мм |
| Резьба накидных гаек | М14×1,5 | Метрическая мелкая, с обеих сторон |
| Тип уплотнения | Конусное | По ГОСТ 16040-70 (ниппель) и ГОСТ 16046-70 (гайка) |
Материал и технические характеристики
Параметры материала и нормы точности выбраны из условия обеспечения прочности, гидравлической плотности и минимизации гидравлических потерь.
| Характеристика | Значение/Норма | Дополнительная информация |
|---|---|---|
| Марка стали трубки | Сталь 20 (ГОСТ 1050-88) | Аналог AISI 1020; предел прочности около 410 МПа |
| Сортамент трубки | Бесшовная холоднодеформированная, ГОСТ 8734-75 | Группа В, повышенная точность |
| Точность внутреннего канала | ГОСТ 17380-2001 (ISO 3419-81) | Шероховатость Ra ≤ 0,8 мкм |
| Арматура соединений | Ниппель ГОСТ 16040-70, гайка ГОСТ 16046-70 | Конусное уплотнение |
| Рекомендуемый момент затяжки, Н·м | 22 – 28 | Контроль динамометрическим ключом обязателен |
| Рабочая среда | Дизельное топливо, калибровочные жидкости | Совместимость со сталью 20 обязательна |
| Защита от коррозии | Химическое оксидирование или фосфатирование (под заказ) | При контакте с агрессивными имитаторами топлива – консервация после цикла испытаний |
Превышение момента затяжки приводит к необратимой деформации уплотнительного конуса и потере герметичности. Недостаточная затяжка является причиной утечек под давлением.
Применимость
Трубка совместима с универсальными и специализированными стендами для испытания топливной аппаратуры, имеющими ответные штуцеры с резьбой М14×1,5 и конусным уплотнением. Допускается установка на оборудование российского и зарубежного производства при условии полного совпадения присоединительных размеров и типа уплотнения.
Правила подбора и замены
Для сохранения метрологических характеристик стенда и исключения отказов необходимо соблюдать следующий регламент.
| Этап | Действие | Требование/Контролируемый параметр |
|---|---|---|
| Идентификация резьбы | Точное определение размера резьбы ответных штуцеров стенда | М14×1,5 (либо иной, заявленный для заказа); ошибка ведёт к повреждению резьб и негерметичности |
| Входной контроль | Визуальный осмотр уплотнительных конусов и канала | Отсутствие забоин, задиров, коррозии; внутренний канал чистый, без грата |
| Подготовка к монтажу | Промывка внутренней полости от консервационной смазки и микрочастиц | Использование загрязнённой трубки вызывает выход из строя прецизионных элементов стенда |
| Монтаж магистрали | Фиксация трубки с шагом 300–400 мм демпфирующими прокладками | Отсутствие креплений провоцирует резонансные колебания, ускоряет усталость металла и вносит погрешность измерений |
| Затяжка соединений | Применение динамометрического инструмента | Момент затяжки 22–28 Н·м; перетяжка деформирует конус и посадочное место, недотяжка – причина утечек |
О производителе
Производитель – Компания «Прецизика», Российская Федерация. Предприятие специализируется на выпуске прецизионных деталей и оснастки для ремонта и диагностики топливной аппаратуры дизельных двигателей. Производственные процессы ориентированы на соблюдение стандартов точности, действующих в области изготовления гидравлических трактов высокого давления. Продукция применяется на профессиональных сервисных станциях и в испытательных лабораториях. Бренд: «Прецизика».
