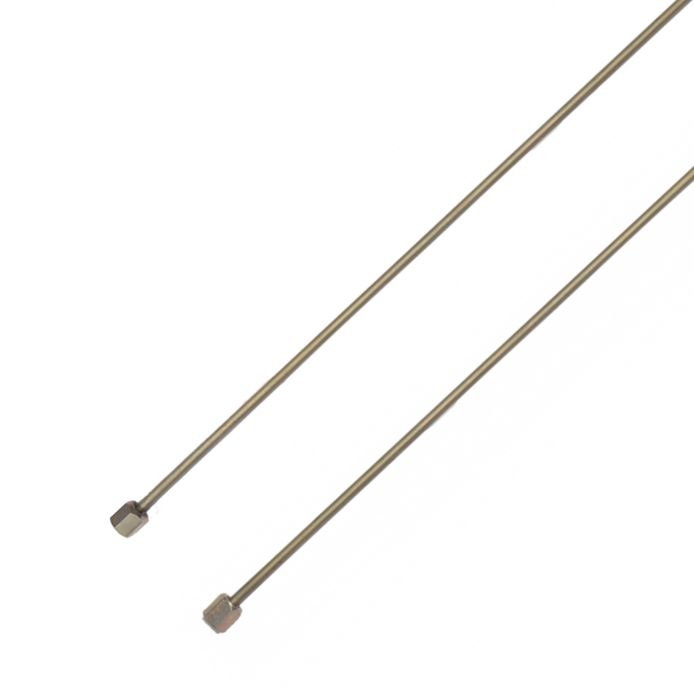

Трубка стендовая 785мм (прямая). Резьба: М12/М14
Трубка топливная высокого давления, прямая, 785 мм, М12×1,5 / М14×1,5
Бренд: Прецизика
Производитель: Компания «Прецизика», Российская Федерация
Тип изделия: Сменная прецизионная оснастка для гидравлических линий испытательных стендов
1. Описание
Изделие представляет собой прямую бесшовную трубку, рассчитанную на эксплуатацию в условиях циклических нагрузок высокого давления. Трубка укомплектована с двух сторон разъёмными соединениями, каждое из которых включает конический ниппель и накидную гайку. Конструкция ориентирована на точное дозирование рабочей жидкости и поддержание стабильности гидравлических параметров в динамическом режиме.
2. Назначение
Трубка предназначена для включения в состав гидравлических линий стендов, используемых для проверки, регулировки и диагностики топливных насосов высокого давления (ТНВД) и дизельных форсунок. Основная задача – формирование герметичного тракта подачи технологической или калибровочной жидкости от насосной секции стенда к испытуемому элементу либо измерительному блоку. Изделие применяется в условиях пульсирующего давления и циклических деформаций, характерных для процессов впрыска.
3. Типоразмер и обозначение
Геометрические параметры трубки соответствуют сортаменту бесшовных холоднодеформированных труб и учитывают специфику присоединительной арматуры испытательных стендов. Исполнение концов – конический ниппель с накидной гайкой. В данной модификации (тип Б) резьба гаек комбинированная.
| Параметр | Значение |
|---|---|
| Общая длина трубки, мм | 785 |
| Исполнение трубки | Прямое |
| Наружный диаметр трубки, мм | 7,0 |
| Толщина стенки, мм | 2,5 |
| Внутренний диаметр, мм | 2,0 |
| Резьба накидной гайки (сторона А) | М12×1,5 |
| Резьба накидной гайки (сторона Б) | М14×1,5 |
| Тип уплотнения | Конусное (ниппель по ГОСТ 16040-70) |
| Возможность иного комбинированного исполнения | Под заказ |
4. Материал и технические характеристики
Материал трубки и нормы точности подобраны исходя из требований прочности, гидравлической плотности и минимизации потерь на трение в канале.
| Характеристика | Значение / Норма |
|---|---|
| Марка стали трубки | Сталь 20 (ГОСТ 1050-88) |
| Сортамент трубки | Бесшовная холоднодеформированная (ГОСТ 8734-75) |
| Предел прочности на разрыв, МПа | ~410 |
| Шероховатость внутренней поверхности Ra, мкм | ≤ 0,8 (по ГОСТ 17380-2001) |
| Допуск на внутренний диаметр, мм | ±0,05 |
| Резьба накидных гаек | Метрическая мелкая (ГОСТ 16046-70) |
| Рекомендованный момент затяжки, Н·м | 22–28 (контроль динамометрическим ключом) |
| Рабочая среда | Дизельное топливо, калибровочные жидкости, совместимые со сталью 20 |
| Антикоррозионная защита | Химическое оксидирование / фосфатирование (определяется исполнением) |
5. Применимость
Изделие пригодно для укомплектования универсальных и специализированных стендов испытания топливной аппаратуры. Совместимость обеспечивается стандартизированными присоединительными размерами (метрическая резьба и угол конуса). Трубка может устанавливаться на оборудование как отечественного, так и зарубежного производства при условии совпадения ответных частей по резьбе и типу уплотнения.
6. Правила подбора и замены
При выборе трубки, её монтаже и эксплуатации необходимо соблюдать следующие технические регламенты.
| Этап | Контрольный параметр / Действие | Примечание / Требование |
|---|---|---|
| Идентификация резьбы | Точное определение резьбы ответных штуцеров стенда (М12×1,5 или М14×1,5) | Ошибка в выборе приводит к повреждению резьбовых соединений и негерметичности тракта |
| Входной контроль | Осмотр уплотнительных конусов на отсутствие забоин, задиров, коррозии; проверка чистоты и просвета внутреннего канала | Наличие загрязнений или дефектов вызывает выход из строя прецизионных узлов стенда |
| Подготовка к монтажу | Промывка внутренней полости от консервационной смазки и микрочастиц | Использовать чистую технологическую жидкость; не допускать попадания абразива |
| Монтаж магистрали | Фиксация трубки с шагом 300–400 мм с применением демпфирующих прокладок | Отсутствие креплений вызывает резонансные колебания, ускоряет усталость металла и вносит погрешность в измерения |
| Затяжка соединений | Затяжка только динамометрическим инструментом с моментом 22–28 Н·м | Перетяжка деформирует конус и посадочное место; недостаточная затяжка ведёт к утечкам под давлением |
| Периодический осмотр | Проверка состояния конусов и резьб при каждой замене партии испытаний | При обнаружении рисок, наклёпа или изменения геометрии конуса трубку заменяют |
7. О производителе
Компания «Прецизика» – российское производственное предприятие, специализирующееся на выпуске прецизионных деталей и оснастки для ремонта и диагностики топливной аппаратуры дизельных двигателей. Производственный процесс ориентирован на соблюдение стандартов точности, действующих в области изготовления гидравлических трактов высокого давления. Продукция предназначена для профессионального применения на сервисных станциях и в испытательных лабораториях.
