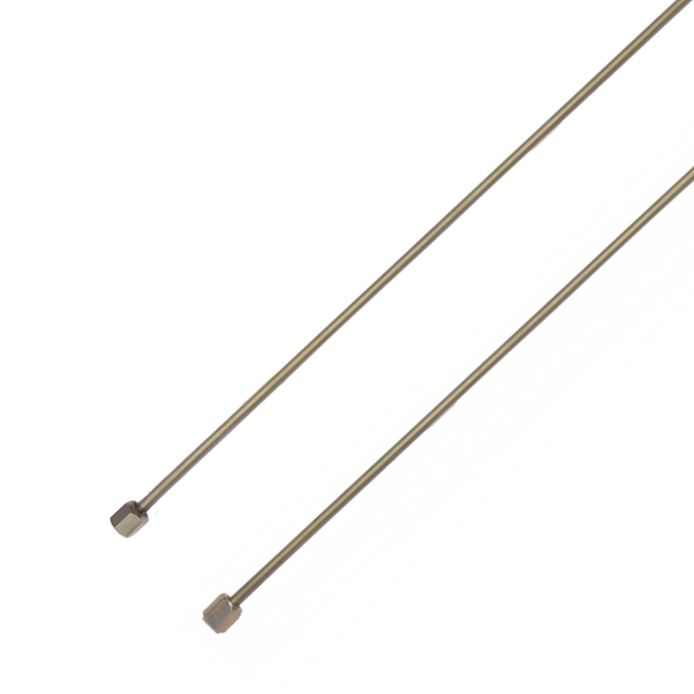

Трубка стендовая 785мм (прямая). Резьба: М12/М12
Трубка топливная высокого давления для стендов диагностики (прямая, 785 мм, М12×1,5 – М12×1,5)
Бренд: Прецизика
Производитель: Компания «Прецизика», Российская Федерация
Тип изделия: Сменная прецизионная оснастка для гидравлических линий испытательных стендов
Описание
Изделие представляет собой прямую бесшовную трубку, рассчитанную на эксплуатацию под циклическими нагрузками высокого давления. Конструкция включает трубчатый элемент и разъёмные соединения с обеих сторон: конический ниппель и накидную гайку. Решение ориентировано на точное дозирование рабочей жидкости и сохранение стабильных гидравлических параметров в динамическом режиме. Конфигурация исключает дополнительные изгибы, что снижает влияние гидравлических потерь и паразитных пульсаций на результаты измерений.
Назначение
Трубка предназначена для включения в состав гидравлических линий стендов проверки, регулировки и диагностики топливных насосов высокого давления (ТНВД) и дизельных форсунок. Основная задача — формирование герметичного тракта подачи технологической или калибровочной жидкости от насосной секции стенда к испытуемому элементу либо измерительному блоку. Применение допускается в условиях пульсирующего давления и циклических деформаций, характерных для процессов впрыска.
Типоразмер и обозначение
Геометрические параметры трубки соответствуют сортаменту бесшовных холоднодеформированных труб и учитывают специфику присоединительной арматуры испытательных стендов.
| Параметр | Значение |
|---|---|
| Длина трубки (по прямой) | 785 мм |
| Наружный диаметр трубки | 7,0 мм |
| Толщина стенки | 2,5 мм |
| Внутренний диаметр | 2,0 мм |
| Исполнение концов | Конический ниппель с накидной гайкой |
| Резьба (модификация Б) | М12×1,5 с обеих сторон |
| Комбинированное исполнение | Возможно под заказ; уточняется при подборе |
Материал и технические характеристики
Материал трубки и нормы точности подобраны с учётом требований прочности, гидравлической плотности и минимизации потерь на трение в канале.
| Характеристика | Значение / Нормативный документ |
|---|---|
| Марка стали трубки | Сталь 20 (ГОСТ 1050-88, аналог AISI 1020). Предел прочности около 410 МПа. |
| Сортамент трубки | Бесшовная холоднодеформированная по ГОСТ 8734-75 |
| Точность канала | Внутренняя поверхность по ГОСТ 17380-2001 (ISO 3419-81). Шероховатость Ra не более 0,8 мкм. Допуск на внутренний диаметр ±0,05 мм. |
| Арматура соединений | Ниппели по ГОСТ 16040-70, накидные гайки по ГОСТ 16046-70. Резьба метрическая мелкая. Уплотнение по конусу. |
| Рекомендуемый момент затяжки | 22–28 Н·м. При монтаже обязателен контроль динамометрическим ключом. Превышение момента приводит к смятию конуса и потере герметичности. |
| Рабочая среда | Дизельное топливо, специализированные калибровочные жидкости, совместимые со сталью 20 |
| Защита от коррозии | Химическое оксидирование или фосфатирование (исполнение под заказ). При использовании агрессивных имитаторов топлива обязательна консервация после цикла. |
Применимость
Изделие пригодно для укомплектования универсальных и специализированных стендов испытания топливной аппаратуры. Совместимость обеспечивается стандартизированными присоединительными размерами — метрическая резьба и угол конуса. Трубка может устанавливаться на оборудование отечественного и зарубежного производства при условии совпадения ответных частей по типу резьбы и уплотнения.
Правила подбора и замены
При выборе трубки, монтаже и эксплуатации необходимо соблюдение следующих технических регламентов.
| Этап | Требование |
|---|---|
| Идентификация резьбы | Перед заказом точно определить размер резьбы ответных штуцеров стенда (М12×1,5 или М14×1,5). Ошибка в выборе ведёт к повреждению резьбы и негерметичности. |
| Входной контроль | Проверить отсутствие забоин, задиров и следов коррозии на уплотнительных конусах. Внутренний канал проверяется на чистоту, просвет и отсутствие технологического грата. |
| Подготовка к монтажу | Обязательная промывка внутренней полости от консервационной смазки и микрочастиц. Использование загрязнённой трубки приводит к выходу из строя прецизионных элементов стенда. |
| Монтаж магистрали | Трубка должна фиксироваться с шагом 300–400 мм с применением демпфирующих прокладок. Отсутствие креплений вызывает резонансные колебания, ускоряет усталость металла и вносит погрешность в измерения. |
| Затяжка соединений | Применять только динамометрический инструмент с выставленным значением 22–28 Н·м. Перетяжка деформирует конус ниппеля и посадочное место; недостаточная затяжка приводит к утечкам под давлением. |
О производителе
Компания «Прецизика» — российское производственное предприятие, специализирующееся на выпуске прецизионных деталей и оснастки для ремонта и диагностики топливной аппаратуры дизельных двигателей. Производственный процесс ориентирован на соблюдение стандартов точности, действующих в области изготовления гидравлических трактов высокого давления. Продукция предназначена для профессионального применения на сервисных станциях и в испытательных лабораториях.
