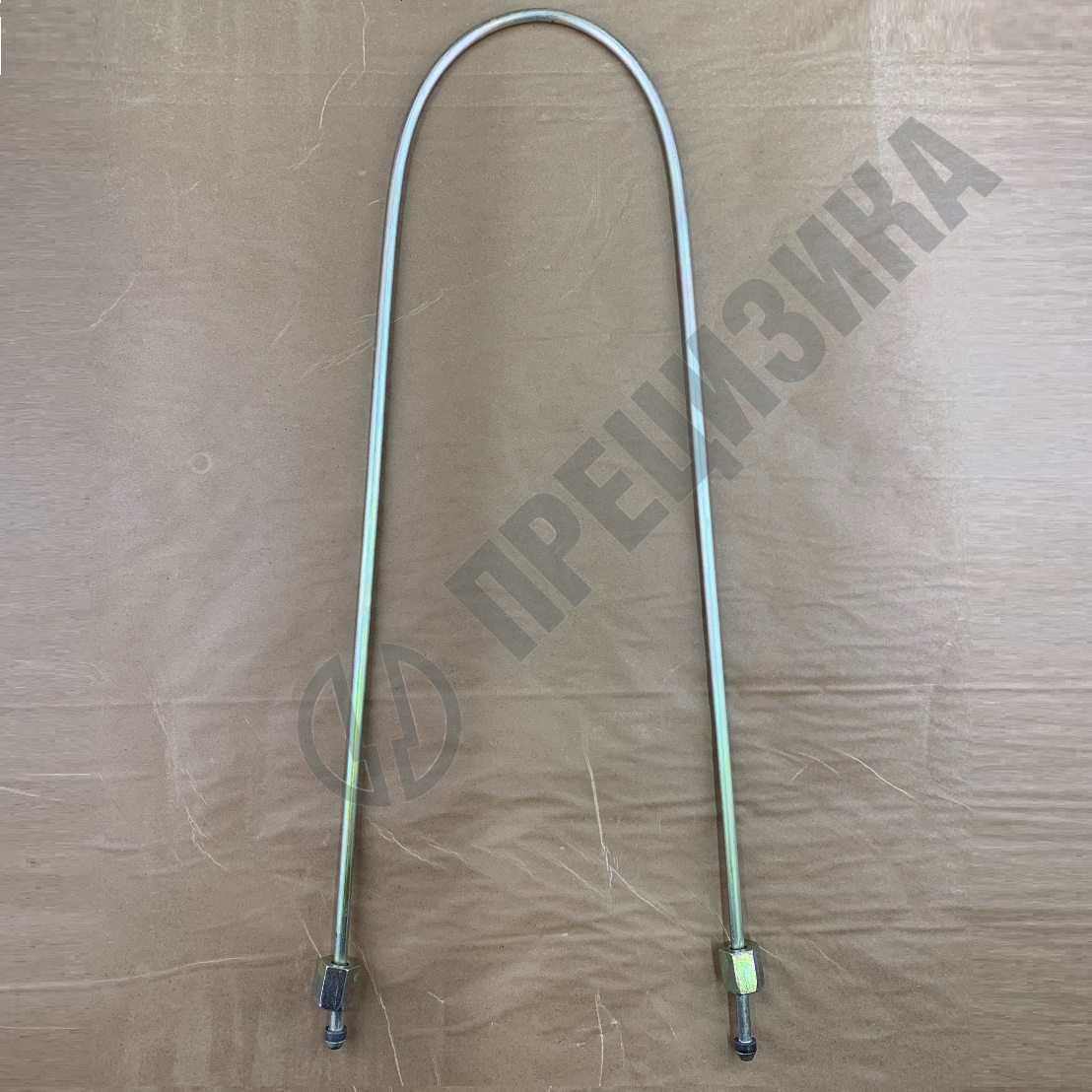

Трубка стендовая 618мм (прямая). Резьба: М14/М14
Трубка топливная высокого давления для стендов диагностики (618 мм, прямая, М14×1,5)
Описание
Изделие представляет собой прямую бесшовную трубку, рассчитанную на эксплуатацию под циклическими нагрузками высокого давления. Трубка укомплектована с обеих сторон разъёмными соединениями, каждое из которых состоит из конического ниппеля и накидной гайки. Конструкция ориентирована на точное дозирование рабочей жидкости и стабильность гидравлических параметров в динамическом режиме. Длина трубки составляет 618 мм, исполнение — прямое. Тип изделия — сменная прецизионная оснастка для гидравлических линий испытательных стендов.
Назначение
Трубка предназначена для включения в состав гидравлических линий стендов проверки, регулировки и диагностики топливных насосов высокого давления (ТНВД) и дизельных форсунок. Основная задача — формирование герметичного тракта подачи технологической или калибровочной жидкости от насосной секции стенда к испытуемому элементу либо измерительному блоку. Изделие применяется в условиях пульсирующего давления и циклических деформаций, характерных для процессов впрыска.
Типоразмер и обозначение
Геометрические параметры трубки соответствуют сортаменту бесшовных холоднодеформированных труб и учитывают специфику присоединительной арматуры стендов. Исполнение концов — конический ниппель с накидной гайкой. Резьба гаек с обеих сторон: М14×1,5. По запросу возможно комбинированное исполнение присоединительных размеров (необходимо уточнять при подборе).
| Параметр | Значение |
|---|---|
| Длина трубки | 618 мм |
| Исполнение | прямое |
| Наружный диаметр трубки | 7,0 мм |
| Толщина стенки | 2,5 мм |
| Внутренний диаметр | 2,0 мм |
| Присоединительная резьба (сторона 1) | М14×1,5 |
| Присоединительная резьба (сторона 2) | М14×1,5 |
| Тип уплотнения | конусное (ниппель по ГОСТ 16040-70) |
| Тип накидной гайки | по ГОСТ 16046-70 |
Материал и технические характеристики
Материал трубки и нормы точности подобраны для обеспечения прочности, гидравлической плотности и минимизации потерь на трение в канале. Арматура соединений стандартизирована под метрическую мелкую резьбу с уплотнением по конусу.
| Характеристика | Значение / Нормативный документ |
|---|---|
| Марка стали трубки | Сталь 20 (ГОСТ 1050-88) |
| Сортамент трубки | Бесшовная холоднодеформированная (ГОСТ 8734-75) |
| Шероховатость внутренней поверхности, Ra | не более 0,8 мкм (согласно ГОСТ 17380-2001) |
| Допуск на внутренний диаметр | ±0,05 мм |
| Предел прочности стали (σв) | ≈ 410 МПа |
| Рекомендуемый момент затяжки гаек | 22–28 Н·м |
| Рабочая среда | дизельное топливо, калибровочные жидкости, совместимые со сталью 20 |
| Защита поверхности (базовое исполнение) | химическое оксидирование; опционально — фосфатирование |
| Тип уплотнительного соединения | конусное |
При монтаже обязателен контроль усилия затяжки с помощью динамометрического ключа. Превышение рекомендованного момента ведёт к смятию конуса и потере герметичности. Поверхность трубки может поставляться с химическим оксидированием или фосфатированием (исполнение указывается при заказе). При использовании агрессивных имитаторов топлива требуется консервация трубки после каждого цикла испытаний.
Применимость
Изделие пригодно для укомплектования универсальных и специализированных стендов испытания топливной аппаратуры. Совместимость обеспечивается стандартизированными присоединительными размерами (метрическая резьба М14×1,5 и конусное уплотнение). Трубка может устанавливаться на оборудование как отечественного, так и зарубежного производства при условии полного совпадения ответных частей по резьбе и типу уплотнения.
Правила подбора и замены
При выборе трубки, монтаже и эксплуатации необходимо соблюдать следующие технические регламенты.
- Идентификация резьбы. Перед заказом точно установить размер резьбы ответных штуцеров стенда (М14×1,5 или М12×1,5). Ошибка в выборе приводит к повреждению резьбы и негерметичности.
- Входной контроль. Убедиться в отсутствии забоин, задиров и следов коррозии на уплотнительных конусах. Внутренний канал проверяется на чистоту, просвет и отсутствие технологического грата.
- Подготовка к монтажу. Обязательна промывка внутренней полости от консервационной смазки и микрочастиц. Использование загрязнённой трубки ведёт к выходу из строя прецизионных элементов стенда.
- Монтаж. Магистраль должна фиксироваться с шагом 300–400 мм с применением демпфирующих прокладок. Отсутствие креплений вызывает резонансные колебания, ускоряет усталость металла и вносит погрешность в измерения.
- Затяжка. Применять только динамометрический инструмент с выставленным значением 22–28 Н·м. Перетяжка деформирует конус ниппеля и посадочное место, недостаточная затяжка приводит к утечкам под давлением.
О производителе
Компания «Прецизика» — российское производственное предприятие, специализирующееся на выпуске прецизионных деталей и оснастки для ремонта и диагностики топливной аппаратуры дизельных двигателей. Производственный процесс ориентирован на соблюдение стандартов точности, действующих в области изготовления гидравлических трактов высокого давления. Продукция предназначена для профессионального применения на сервисных станциях и в испытательных лабораториях.
