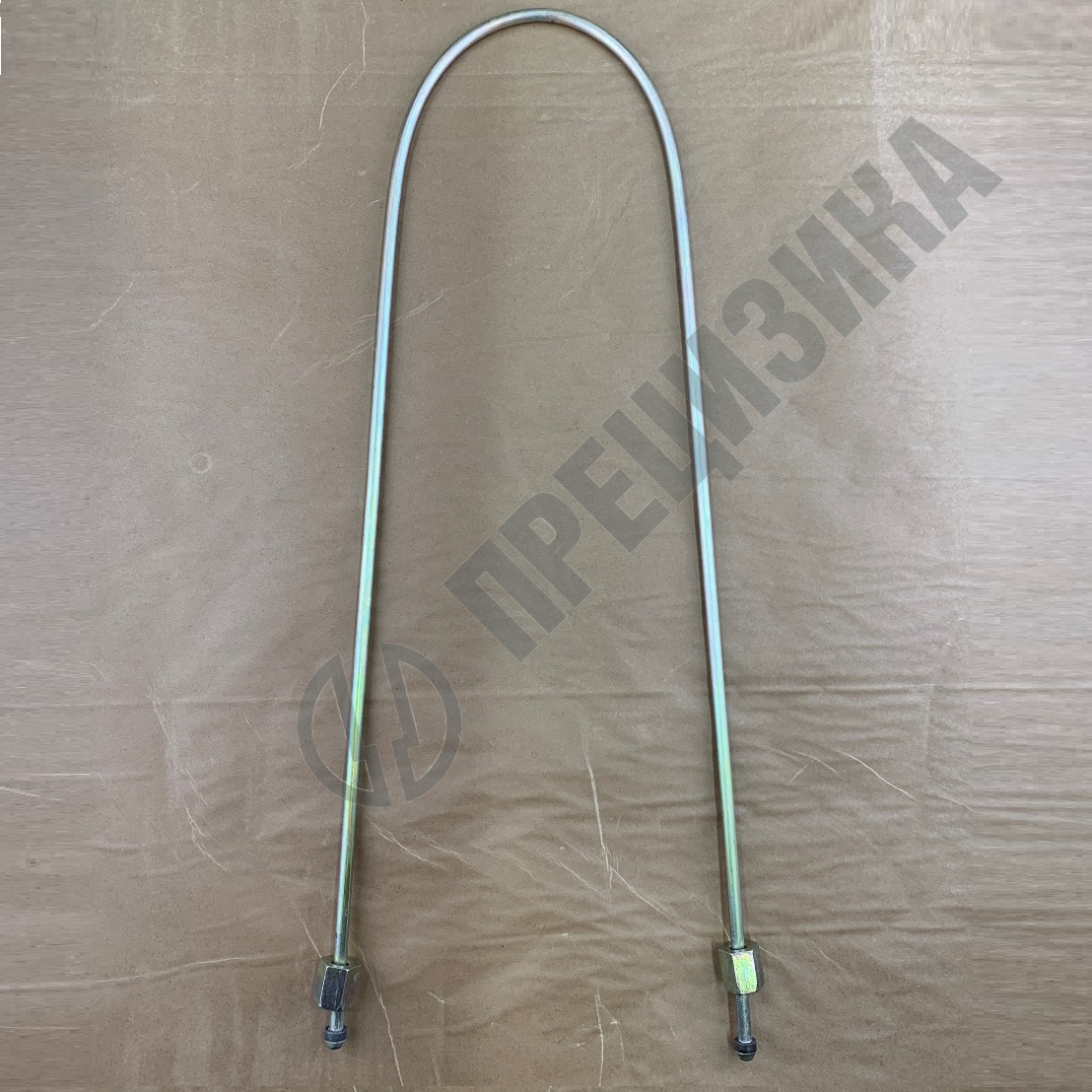

Трубка стендовая 1200мм (прямая). Резьба: М14/М14
Трубка топливная высокого давления для стенда. Длина 1200 мм (прямая). Гайки: М14×1,5 ⟷ М14×1,5
Бренд: Прецизика
Производитель: Компания «Прецизика», Российская Федерация
Тип изделия: Сменная прецизионная оснастка для гидравлических линий испытательных стендов
1. Описание
Изделие представляет собой прямую бесшовную трубку, предназначенную для эксплуатации в условиях циклических нагрузок высокого давления. Трубка укомплектована с обеих сторон разъемными соединениями типа «конус-гайка». Каждое окончание включает прецизионный конический ниппель и накидную гайку с метрической резьбой М14×1,5. Конструкция обеспечивает герметичность тракта, точное дозирование рабочей жидкости и стабильность гидравлических параметров в динамическом режиме нагружения. Изделие относится к категории сменной оснастки для гидравлических линий испытательных стендов.
2. Назначение
Трубка предназначена для включения в гидравлический тракт стендов, осуществляющих проверку, регулировку и диагностику топливных насосов высокого давления (ТНВД) и дизельных форсунок. Основная функция — формирование герметичного канала подачи технологической (калибровочной) жидкости от насосной секции стенда к испытуемому элементу либо измерительному блоку. Изделие рассчитано на работу в условиях пульсирующего давления и циклических деформаций, характерных для имитации процесса впрыска.
3. Типоразмер и обозначение
Геометрические параметры трубки соответствуют сортаменту бесшовных холоднодеформированных труб и унифицированы с присоединительной арматурой типовых стендов.
| Параметр | Значение |
|---|---|
| Длина трубки (L) | 1200 мм |
| Исполнение | Прямое |
| Наружный диаметр трубки (D) | 7,0 мм |
| Толщина стенки (S) | 2,5 мм |
| Внутренний диаметр (d) | 2,0 мм |
| Присоединительная резьба (обе стороны) | М14×1,5 |
| Угол уплотнительного конуса | Стандартный, по ГОСТ 16040-70 |
| Обозначение модификации | М14×1,5 ⟷ М14×1,5 |
Примечание: по запросу возможно изготовление трубок с комбинированным типом резьбы на концах (разный диаметр или шаг). Требуется уточнение при заказе.
4. Материал и технические характеристики
Материал трубки и нормы точности выбраны из условий обеспечения прочности, гидравлической плотности и минимизации потерь на трение в канале. Арматура (ниппели и накидные гайки) выполнена из конструкционной стали с защитным покрытием.
| Характеристика | Значение / Нормативный документ |
|---|---|
| Марка стали трубки | Сталь 20 (ГОСТ 1050-2013, аналог AISI 1020) |
| Сортамент трубки | Бесшовная холоднодеформированная, ГОСТ 8734-75 |
| Предел прочности материала (σв) | Не менее 410 МПа |
| Точность изготовления канала | По нормам ГОСТ 17380-2001 (ISO 3419-81) |
| Шероховатость внутренней поверхности (Ra) | ≤ 0,8 мкм |
| Допуск внутреннего диаметра | ±0,05 мм |
| Арматура соединений: ниппель | По ГОСТ 16040-70 |
| Арматура соединений: гайка накидная | По ГОСТ 16046-70 |
| Тип резьбы накидных гаек | Метрическая мелкая, М14×1,5 |
| Способ уплотнения | По металлическому конусу (ниппель — ответный штуцер) |
| Рабочая среда | Дизельное топливо, калибровочные жидкости на углеводородной основе, совместимые со сталью 20 |
| Рекомендуемый момент затяжки гаек | 22–28 Н·м (контроль динамометрическим ключом обязателен) |
| Антикоррозионная защита | Химическое оксидирование/фосфатирование (базовое исполнение); иные покрытия — под заказ |
Превышение рекомендованного момента затяжки ведёт к смятию конического уплотнения и необратимой потере герметичности. При использовании агрессивных имитаторов топлива требуется консервация внутренней полости после завершения смены цикла.
5. Применимость
Изделие совместимо с универсальными и специализированными стендами для испытания топливной аппаратуры дизельных двигателей, оснащёнными ответными штуцерами с резьбой М14×1,5 и коническим уплотнением. Трубка может устанавливаться на оборудование как отечественного, так и зарубежного производства при условии полного совпадения присоединительных размеров и типа уплотнительного конуса.
6. Правила подбора и замены
При выборе, монтаже и эксплуатации трубки необходимо соблюдать следующие технические регламенты.
| Этап | Регламент |
|---|---|
| Идентификация резьбы | До заказа точно определить размер и шаг резьбы ответных штуцеров стенда. Данная модель рассчитана строго на М14×1,5 с обоих концов. Ошибка в выборе резьбы ведёт к повреждению резьбовых пар и негерметичности. |
| Входной контроль | Проверить отсутствие забоин, задиров и следов коррозии на уплотнительных конусах ниппелей. Проконтролировать чистоту и отсутствие технологического грата во внутреннем канале. |
| Подготовка к монтажу | Обязательная промывка внутренней полости от консервационной смазки и микрочастиц. Использование загрязнённой трубки вызывает повреждение прецизионных плунжерных пар стенда. |
| Монтаж | Трубку магистрали жёстко не зажимать; при длине 1200 мм обязательно использовать демпфирующие крепления с шагом 300–400 мм. Отсутствие промежуточных опор приводит к резонансным колебаниям, ускоряет усталость металла и вносит погрешность в измерения. |
| Затяжка соединений | Применять только динамометрический инструмент, выставленный на значение 22–28 Н·м. Перетяжка деформирует конус ниппеля и посадочное гнездо. Недостаточная затяжка вызывает утечки под высоким давлением. |
| Периодичность замены | Определяется регламентом обслуживания стенда и фактическим состоянием уплотнительных конусов. При обнаружении деформации, смятия или коррозионных раковин на конусе трубка подлежит выбраковке независимо от наработки. |
7. О производителе
| Характеристика | Сведения |
|---|---|
| Бренд | Прецизика |
| Производитель | Компания «Прецизика» |
| Страна производства | Российская Федерация |
| Специализация | Выпуск прецизионных деталей и оснастки для ремонта и диагностики топливной аппаратуры дизельных двигателей |
| Область применения продукции | Профессиональное использование на сервисных станциях и в испытательных лабораториях |
Производственный процесс компании ориентирован на соблюдение стандартов точности, действующих в области изготовления гидравлических трактов высокого давления. Продукция изготавливается с применением методов, обеспечивающих воспроизводимость геометрических и гидравлических характеристик от партии к партии.
