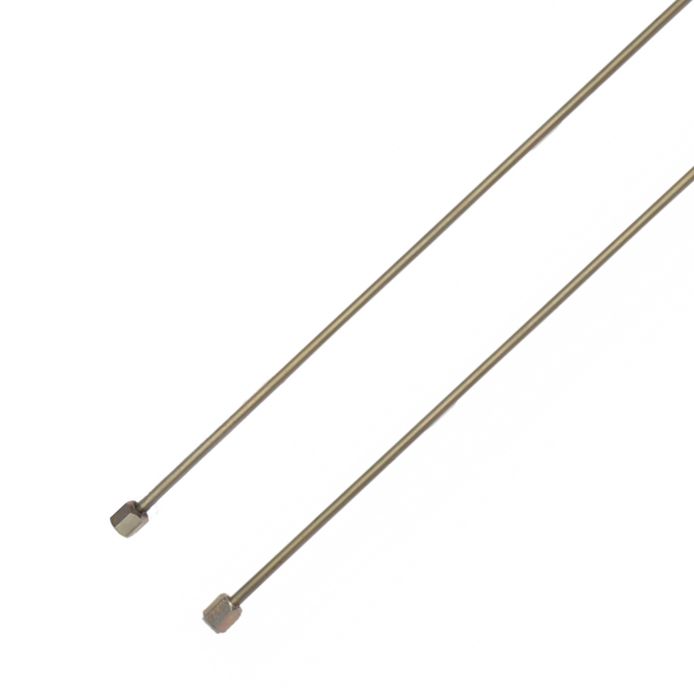

Трубка стендовая 1200мм (прямая). Резьба: М12/М14
Топливная трубка высокого давления для стенда (1200 мм, прямая). Гайки М12х1,5 – М14х1,5
Бренд: Прецизика
Производитель: Компания «Прецизика», Российская Федерация
Тип изделия: Сменная прецизионная оснастка для гидравлических линий испытательных стендов
1. Описание
Изделие представляет собой прямую бесшовную трубку, предназначенную для эксплуатации в условиях циклических нагрузок высокого давления. Конструкция рассчитана на точное дозирование рабочей жидкости и поддержание стабильных гидравлических параметров в динамическом режиме. Трубка укомплектована с двух сторон разъемными соединениями, включающими конический ниппель и накидную гайку с разноименной метрической резьбой.
2. Назначение
Трубка применяется в составе гидравлических линий стендов для проверки, регулировки и диагностики топливных насосов высокого давления (ТНВД) и дизельных форсунок. Основная функция — формирование герметичного тракта подачи технологической или калибровочной жидкости от насосной секции стенда к испытуемому элементу либо измерительному блоку. Изделие адаптировано к работе в режиме пульсирующего давления и циклических деформаций, соответствующих процессам впрыска.
3. Типоразмер и обозначение
Геометрические параметры трубки соответствуют сортаменту бесшовных холоднодеформированных труб и специфике присоединительной арматуры испытательного оборудования.
| Параметр | Значение / Исполнение |
|---|---|
| Длина трубки | 1200 мм |
| Наружный диаметр трубки | 7,0 мм |
| Толщина стенки | 2,5 мм |
| Внутренний диаметр | 2,0 мм |
| Исполнение концов | Конический ниппель с накидной гайкой |
| Резьба (сторона 1) | М12×1,5 |
| Резьба (сторона 2) | М14×1,5 |
| Модификация | Прямая (комбинированное исполнение под заказ) |
4. Материал и технические характеристики
Материал трубки и нормы точности выбраны для обеспечения прочности, гидравлической плотности и минимизации потерь на трение в канале.
| Характеристика | Значение / Нормативный документ |
|---|---|
| Марка стали трубки | Сталь 20 (ГОСТ 1050-88, аналог AISI 1020) |
| Сортамент трубки | Бесшовная холоднодеформированная (ГОСТ 8734-75) |
| Предел прочности стали | ≈ 410 МПа |
| Точность внутреннего канала | По нормам ГОСТ 17380-2001 (ISO 3419-81) |
| Шероховатость внутренней поверхности | Ra ≤ 0,8 мкм |
| Допуск на внутренний диаметр | ±0,05 мм |
| Арматура соединений | Ниппели по ГОСТ 16040-70, гайки по ГОСТ 16046-70 |
| Рекомендуемый момент затяжки | 22–28 Н·м |
| Рабочая среда | Дизельное топливо, калибровочные жидкости, совместимые со сталью 20 |
| Антикоррозионная защита | Химическое оксидирование / фосфатирование (опционально) |
При монтаже обязателен контроль момента затяжки динамометрическим ключом. Превышение рекомендованного усилия приводит к смятию уплотнительного конуса и потере герметичности. Для сред, имитирующих агрессивное топливо, рекомендуется проведение консервации трубки после каждого цикла испытаний.
5. Применимость
Изделие пригодно для укомплектования универсальных и специализированных стендов испытания топливной аппаратуры. Совместимость с оборудованием обеспечивается стандартизированными присоединительными размерами (метрическая резьба, угол конуса). Трубка может быть установлена на стенды как отечественного, так и зарубежного производства при условии полного совпадения ответных частей по типоразмеру резьбы и типу уплотнения.
6. Правила подбора и замены
При подборе, монтаже и эксплуатации необходимо соблюдение следующих технических регламентов.
| Этап | Требование |
|---|---|
| Идентификация резьбы | До заказа точно установить размер резьбы ответных штуцеров стенда (М12×1,5 или М14×1,5). Несоответствие приводит к повреждению резьбы и негерметичности. |
| Входной контроль | Проверить уплотнительные конусы на отсутствие забоин, задиров и коррозии. Внутренний канал проконтролировать на чистоту, просвет и отсутствие грата. |
| Подготовка к монтажу | Промыть внутреннюю полость от консервационной смазки и микрочастиц. Попадание загрязнений выводит из строя прецизионные элементы стенда. |
| Монтаж магистрали | Зафиксировать трубку с шагом 300–400 мм с применением демпфирующих прокладок. Отсутствие креплений вызывает резонансные колебания, ускоряет усталость металла и вносит погрешность в измерения. |
| Затяжка соединений | Использовать динамометрический ключ с выставленным значением 22–28 Н·м. Перетяжка деформирует конус, недостаточная затяжка ведет к утечкам под давлением. |
7. О производителе
Компания «Прецизика» — российское производственное предприятие, специализирующееся на выпуске прецизионных деталей и оснастки для ремонта и диагностики топливной аппаратуры дизельных двигателей. Производственный процесс ориентирован на соблюдение стандартов точности, действующих в области изготовления гидравлических трактов высокого давления. Продукция предназначена для профессионального применения на сервисных станциях и в испытательных лабораториях.
