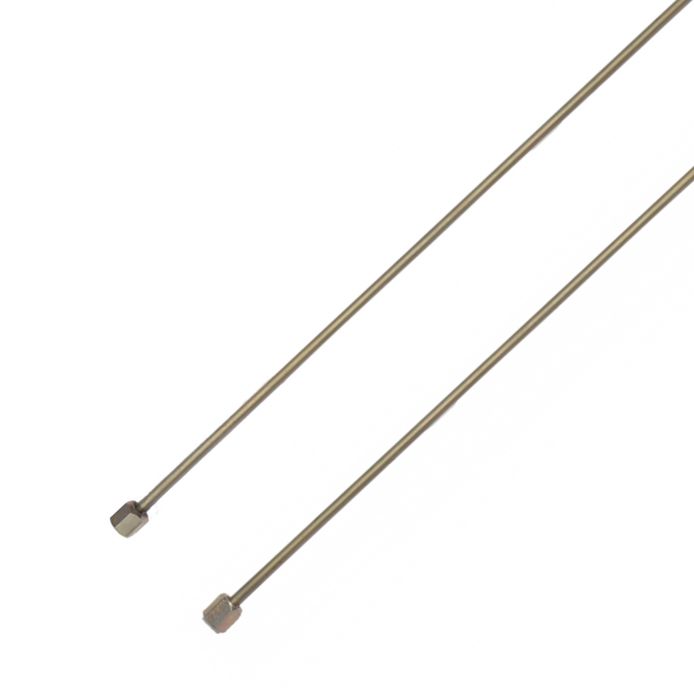

Трубка стендовая 1200мм (прямая). Резьба: М12/М12
Топливная трубка высокого давления для стендов диагностики
Прямая, длина 1200 мм, присоединение М12×1,5 – М12×1,5
Бренд: Прецизика
Производитель: Компания «Прецизика», Российская Федерация
Тип изделия: Сменная прецизионная оснастка для гидравлических линий испытательных стендов
1. Описание
Изделие представляет собой прямую бесшовную трубку, рассчитанную на эксплуатацию под циклическими нагрузками высокого давления. Трубка укомплектована с обеих сторон разъемными соединениями, включающими конический ниппель и накидную гайку. Конструкция ориентирована на точное дозирование рабочей жидкости и стабильность гидравлических параметров в динамическом режиме. Поставляется в сборе, готовой к немедленной установке в гидравлический тракт стенда.
2. Назначение
Трубка предназначена для включения в состав гидравлических линий стендов для проверки, регулировки и диагностики топливных насосов высокого давления (ТНВД) и дизельных форсунок. Основная задача – формирование герметичного тракта подачи технологической или калибровочной жидкости от насосной секции стенда к испытуемому элементу или измерительному блоку. Изделие применяется в условиях пульсирующего давления и циклических деформаций, характерных для процессов впрыска.
3. Типоразмер и обозначение
Геометрические параметры трубки соответствуют сортаменту бесшовных холоднодеформированных труб и стандартам присоединительной арматуры испытательных стендов.
| Параметр | Значение |
|---|---|
| Длина трубки (L) | 1200 мм |
| Исполнение | Прямое |
| Наружный диаметр трубки (D) | 7,0 мм |
| Толщина стенки (s) | 2,5 мм |
| Внутренний диаметр (d) | 2,0 мм |
| Тип присоединения | Конический ниппель с накидной гайкой (с обеих сторон) |
| Резьба накидных гаек | М12×1,5 – М12×1,5 |
Модификация с комбинированным исполнением резьб (например, М12×1,5 – М14×1,5) возможна под заказ; точные параметры уточняются при подборе.
4. Материал и технические характеристики
Материал трубки и нормы точности подобраны для обеспечения прочности, гидравлической плотности и минимизации потерь на трение в канале.
| Характеристика | Значение / Описание |
|---|---|
| Марка стали трубки | Сталь 20 (ГОСТ 1050-88, аналог AISI 1020) |
| Сортамент трубки | Бесшовная холоднодеформированная, ГОСТ 8734-75 |
| Предел прочности на разрыв | ≈ 410 МПа |
| Точность внутреннего канала | По ГОСТ 17380-2001 (ISO 3419-81) |
| Шероховатость внутренней поверхности (Ra) | ≤ 0,8 мкм |
| Допуск на внутренний диаметр | ±0,05 мм |
| Арматура соединений | Ниппели по ГОСТ 16040-70, накидные гайки по ГОСТ 16046-70 |
| Резьба | Метрическая мелкая, М12×1,5 |
| Тип уплотнения | Конусное; угол конуса согласован с посадочными местами стандартных штуцеров стендов |
| Рекомендуемый момент затяжки | 22–28 Н·м |
| Рабочая среда | Дизельное топливо, специализированные калибровочные жидкости, совместимые со сталью 20 |
| Защита от коррозии | Химическое оксидирование или фосфатирование (исполнение под заказ). При использовании агрессивных имитаторов топлива обязательна консервация после смены цикла |
5. Применимость
Изделие пригодно для укомплектования универсальных и специализированных стендов для испытания топливной аппаратуры. Совместимость обеспечивается стандартизированными присоединительными размерами – метрическая резьба М12×1,5 и угол уплотнительного конуса, принятый в гидравлических системах топливной аппаратуры. Трубка может устанавливаться на оборудование как отечественного, так и зарубежного производства при условии совпадения ответных частей по резьбе и типу уплотнения.
6. Правила подбора и замены
При выборе трубки, монтаже и эксплуатации соблюдение приведённых ниже регламентов обязательно. Нарушение требований ведёт к разгерметизации, повреждению прецизионных компонентов стенда или получению некорректных результатов измерений.
| Этап | Требование / Параметр |
|---|---|
| Идентификация резьбы | Перед заказом точно установить размер резьбы ответных штуцеров стенда (М12×1,5 либо М14×1,5). Ошибка в типоразмере приводит к порче резьбы и негерметичности соединения. |
| Входной контроль | Проверить отсутствие забоин, задиров и следов коррозии на уплотнительных конусах. Внутренний канал проконтролировать на чистоту, просвет и отсутствие технологического грата. Детали с дефектами к установке не допускаются. |
| Подготовка к монтажу | Промыть внутреннюю полость от консервационной смазки и микрочастиц. Использование загрязнённой трубки вызывает выход из строя прецизионных пар стенда. |
| Монтаж магистрали | Зафиксировать трубку с шагом 300–400 мм с применением демпфирующих прокладок. Отсутствие креплений вызывает резонансные колебания, ускоряет усталостное разрушение металла и вносит погрешность в измерения. |
| Затяжка соединений | Производить только динамометрическим ключом с выставленным моментом 22–28 Н·м. Перетяжка деформирует конус ниппеля и посадочное место; недостаточная затяжка приводит к утечкам под давлением. Контроль момента обязателен при каждой переборке соединения. |
7. О производителе
Компания «Прецизика» – российское производственное предприятие, специализирующееся на выпуске прецизионных деталей и оснастки для ремонта и диагностики топливной аппаратуры дизельных двигателей. Производственный процесс ориентирован на соблюдение стандартов точности, действующих в области изготовления гидравлических трактов высокого давления. Продукция предназначена для профессионального применения на сервисных станциях и в испытательных лабораториях.
