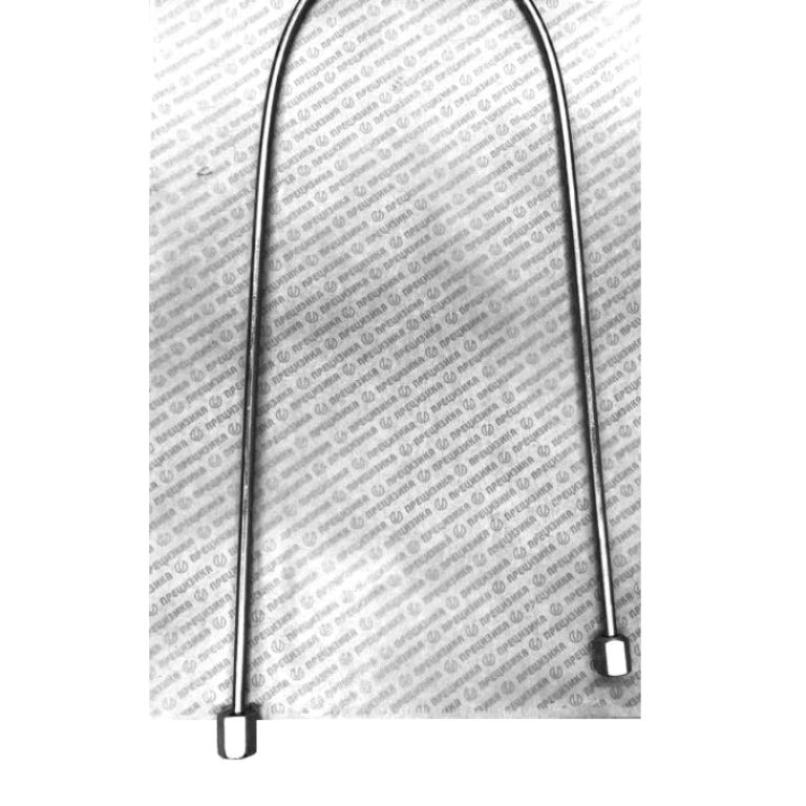

Трубка стендовая 1000мм (прямая). Резьба: М12/М14
Трубка топливная высокого давления для стендов диагностики, длина 1000 мм (прямая), гайки М12×1,5 ↔ М14×1,5
Бренд: Прецизика
Производитель: Компания Прецизика, Российская Федерация
Тип изделия: Сменная прецизионная оснастка для гидравлических линий испытательных стендов
Описание
Изделие представляет собой прямую бесшовную трубку, рассчитанную на эксплуатацию в условиях циклических нагрузок высокого давления. Трубка с обоих концов оснащена неразъёмными в сборе разъёмными соединениями, включающими конический ниппель и накидную гайку. Уплотнение достигается за счёт прилегания конусных поверхностей ниппеля и ответного штуцера. Конструкция обеспечивает нормированное проходное сечение для точного дозирования рабочей жидкости и стабильность гидравлических параметров в динамическом режиме нагружения.
Назначение
Трубка предназначена для включения в состав гидравлических линий универсальных и специализированных стендов проверки, регулировки и диагностики топливных насосов высокого давления (ТНВД) и дизельных форсунок. Основная функция – формирование герметичного тракта подачи технологической или калибровочной жидкости от насосной секции стенда к испытуемому элементу либо измерительному блоку. Изделие применяется в условиях пульсирующего давления и циклических деформаций, характерных для рабочих процессов впрыска.
Типоразмер и обозначение
Геометрические параметры трубки соответствуют сортаменту бесшовных холоднодеформированных труб и учитывают присоединительные размеры стандартизованной арматуры стендов. Исполнение – прямое, длина 1000 мм. Резьбовые окончания различны: с одной стороны накидная гайка М12×1,5, с другой – М14×1,5.
| Параметр | Значение |
|---|---|
| Длина трубки | 1000 мм |
| Наружный диаметр трубки | 7,0 мм |
| Толщина стенки | 2,5 мм |
| Внутренний диаметр | 2,0 мм |
| Исполнение | Прямое |
| Резьбовое соединение, сторона А | Накидная гайка М12×1,5 |
| Резьбовое соединение, сторона Б | Накидная гайка М14×1,5 |
| Тип уплотнения | Конусное (ниппель по ГОСТ 16040-70) |
| Примечание | Комбинированное исполнение резьб под заказ; уточняется при подборе |
Материал и технические характеристики
Материалы и нормы точности подобраны для обеспечения требуемой прочности, гидравлической плотности и минимизации гидравлических потерь по длине канала.
| Характеристика | Значение |
|---|---|
| Марка стали трубки | Сталь 20 (ГОСТ 1050-88, аналог AISI 1020) |
| Предел прочности на разрыв | ≈ 410 МПа |
| Сортамент трубки | Бесшовная холоднодеформированная, ГОСТ 8734-75 |
| Шероховатость внутренней поверхности | Ra ≤ 0,8 мкм (ГОСТ 17380-2001 / ISO 3419-81) |
| Допуск на внутренний диаметр | ±0,05 мм |
| Ниппель | ГОСТ 16040-70 |
| Накидная гайка | ГОСТ 16046-70 |
| Рекомендуемый момент затяжки | 22–28 Н·м (контроль динамометрическим ключом обязателен) |
| Рабочая среда | Дизельное топливо, калибровочные жидкости, совместимые со сталью 20 |
| Защита от коррозии | Химическое оксидирование или фосфатирование (опционально) |
Превышение момента затяжки ведёт к смятию уплотнительного конуса и необратимой потере герметичности. При использовании жидкостей, проявляющих агрессивность к углеродистой стали, требуется консервация внутренней полости по завершении рабочего цикла.
Применимость
Трубка пригодна для укомплектования универсальных и специализированных стендов испытания топливной аппаратуры дизельных двигателей. Совместимость с гидравлическими линиями стендов обеспечивается стандартизованными присоединительными размерами: метрическая мелкая резьба М12×1,5 и М14×1,5 в сочетании с конусным уплотнением. Изделие допускает установку на оборудование как отечественного, так и зарубежного производства при условии полного совпадения ответных частей по типу резьбы и геометрии уплотнительного конуса.
Правила подбора и замены
При подборе, монтаже и эксплуатации необходимо соблюдение следующих технических регламентов.
- Идентификация резьбы. Перед заказом точно определить размер и шаг резьбы ответных штуцеров стенда (М12×1,5 или М14×1,5). Несоответствие приводит к повреждению резьбовых соединений и негерметичности тракта.
- Входной контроль. Проверить посадочные конусы на отсутствие забоин, задиров и следов коррозии. Внутренний канал осмотреть на чистоту, отсутствие технологического грата и посторонних включений.
- Подготовка к монтажу. Обязательна промывка внутренней полости для удаления консервационной смазки и микрочастиц. Применение загрязнённой трубки вызывает выход из строя прецизионных элементов стенда.
- Монтаж. Магистраль должна фиксироваться к элементам конструкции стенда с шагом 300–400 мм с применением демпфирующих прокладок. Отсутствие промежуточных креплений способствует возникновению резонансных колебаний, ускоренному усталостному разрушению металла и внесению погрешности в результаты измерений.
- Затяжка. Использовать исключительно динамометрический инструмент с предварительной установкой момента 22–28 Н·м. Перетяжка деформирует конус ниппеля и ответное посадочное место; недостаточная затяжка приводит к протечкам под рабочим давлением.
О производителе
Компания «Прецизика» – российское производственное предприятие, специализирующееся на выпуске прецизионных деталей и сменной оснастки для ремонта, регулировки и диагностики топливной аппаратуры дизельных двигателей. Производственный процесс построен с соблюдением стандартов точности, действующих в области изготовления гидравлических трактов высокого давления. Продукция ориентирована на профессиональную эксплуатацию в условиях сервисных станций и испытательных лабораторий.
