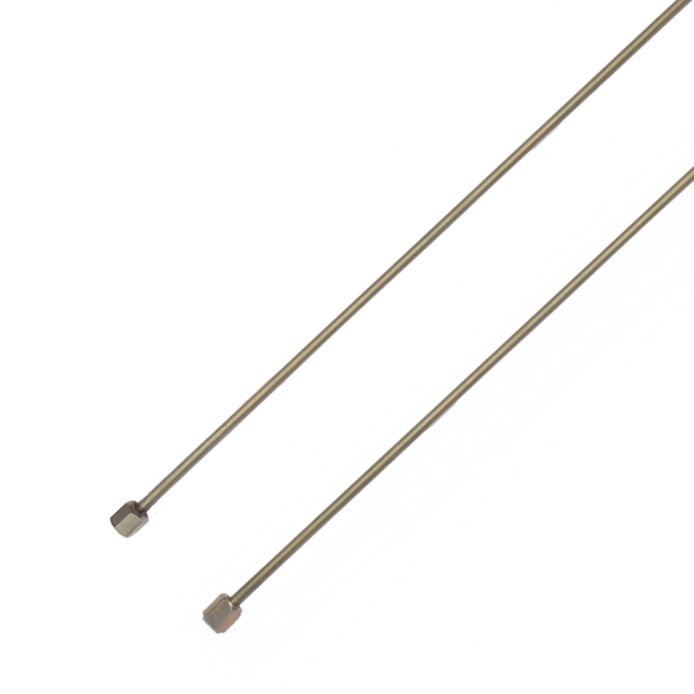

Трубка стендовая 1000 мм (прямая). Резьба: М12/М12
Трубка топливная высокого давления для стендов диагностики (1000 мм, прямая, М12×1,5 — М12×1,5)
Бренд: Прецизика
Производитель: Компания «Прецизика», Российская Федерация
Тип изделия: Сменная прецизионная оснастка для гидравлических линий испытательных стендов
Описание
Изделие представляет собой прямую бесшовную трубку, рассчитанную на эксплуатацию под циклическими нагрузками высокого давления. Трубка укомплектована с обеих сторон разъемными соединениями, включающими конический ниппель и накидную гайку с метрической резьбой М12×1,5. Конструкция ориентирована на точное дозирование рабочей жидкости и стабильность гидравлических параметров в динамическом режиме. Длина трубки составляет 1000 мм.
Назначение
Трубка предназначена для включения в состав гидравлических линий стендов для проверки, регулировки и диагностики топливных насосов высокого давления (ТНВД) и дизельных форсунок. Основная задача — формирование герметичного тракта подачи технологической или калибровочной жидкости от насосной секции стенда к испытуемому элементу либо измерительному блоку. Изделие применяется в условиях пульсирующего давления и циклических деформаций, характерных для процессов впрыска.
Типоразмер и обозначение
Геометрические параметры трубки соответствуют сортаменту бесшовных холоднодеформированных труб и учитывают специфику присоединительной арматуры стендов.
| Параметр | Значение / Исполнение |
|---|---|
| Длина трубки | 1000 мм |
| Исполнение | Прямая |
| Наружный диаметр трубки | 7,0 мм |
| Толщина стенки | 2,5 мм |
| Внутренний диаметр | 2,0 мм |
| Исполнение концов | Конический ниппель с накидной гайкой |
| Резьба гаек (модификация А) | М12×1,5 с обеих сторон |
| Возможные исполнения | Комбинированная резьба — по заказу (требует уточнения при подборе) |
Материал и технические характеристики
Материал трубки и нормы точности подобраны для обеспечения прочности, гидравлической плотности и минимизации потерь на трение в канале.
| Характеристика | Значение / Нормативный документ |
|---|---|
| Марка стали трубки | Сталь 20 (ГОСТ 1050-88, аналог AISI 1020) |
| Сортамент трубки | Бесшовная холоднодеформированная по ГОСТ 8734-75 |
| Точность внутреннего канала | По ГОСТ 17380-2001 (ISO 3419-81); допуск на внутренний диаметр ±0,05 мм |
| Шероховатость внутренней поверхности, Ra | ≤ 0,8 мкм |
| Арматура соединений: ниппели / гайки | Ниппели по ГОСТ 16040-70, гайки по ГОСТ 16046-70; метрическая мелкая резьба, уплотнение по конусу |
| Рекомендуемый момент затяжки | 22–28 Н·м |
| Допустимая рабочая среда | Дизельное топливо, специализированные калибровочные жидкости, совместимые со сталью 20 |
| Защита от коррозии | Химическое оксидирование или фосфатирование (по заказу). При использовании агрессивных имитаторов топлива требуется консервация после завершения рабочего цикла |
Применимость
Изделие пригодно для укомплектования универсальных и специализированных стендов для испытания топливной аппаратуры. Совместимость обеспечивается стандартизированными присоединительными размерами: метрическая резьба М12×1,5 и соответствующий угол уплотнительного конуса. Трубка может устанавливаться на оборудование как отечественного, так и зарубежного производства при условии совпадения ответных частей по типу резьбы и форме уплотнения.
Правила подбора и замены
При подборе, монтаже и эксплуатации трубки необходимо соблюдать перечисленные ниже технические регламенты.
| Этап | Действие / Требование |
|---|---|
| Идентификация резьбы | Перед заказом точно установить размер резьбы ответных штуцеров стенда (М12×1,5 либо иной). Ошибка в выборе приводит к повреждению резьбы и негерметичности. |
| Входной контроль | Убедиться в отсутствии забоин, задиров и следов коррозии на уплотнительных конусах. Внутренний канал проверяется на чистоту, просвет и отсутствие технологического грата. |
| Подготовка к монтажу | Обязательна промывка внутренней полости от консервационной смазки и микрочастиц. Использование загрязненной трубки вызывает выход из строя прецизионных элементов стенда. |
| Монтаж магистрали | Фиксация трубки с шагом 300–400 мм с применением демпфирующих прокладок. Отсутствие креплений вызывает резонансные колебания, ускоряет усталость металла и вносит погрешность в измерения. |
| Затяжка соединений | Применять только динамометрический инструмент с выставленным значением 22–28 Н·м. Перетяжка деформирует конус ниппеля и посадочное место; недостаточная затяжка ведет к утечкам под давлением. |
| Периодический осмотр | Контролировать состояние уплотнительных поверхностей и резьбы с периодичностью, установленной регламентом обслуживания стенда. Детали с механическими дефектами подлежат замене. |
О производителе
Компания «Прецизика» — российское производственное предприятие, специализирующееся на выпуске прецизионных деталей и оснастки для ремонта и диагностики топливной аппаратуры дизельных двигателей. Производственный процесс ориентирован на соблюдение стандартов точности, действующих в области изготовления гидравлических трактов высокого давления. Продукция предназначена для профессионального применения на сервисных станциях и в испытательных лабораториях.
