40.1112110 Распылитель форсунки. Прецизика
Распылитель форсунки 40.1112110 ремонтный
Артикул: 40.1112110
Бренд: ПРЕЦИЗИКА
Производитель: ООО ПКФ Прецизика (Россия)
Тип поставки: восстановленный (ремонтный)
Основное альтернативное обозначение: 6А1-20с2-40

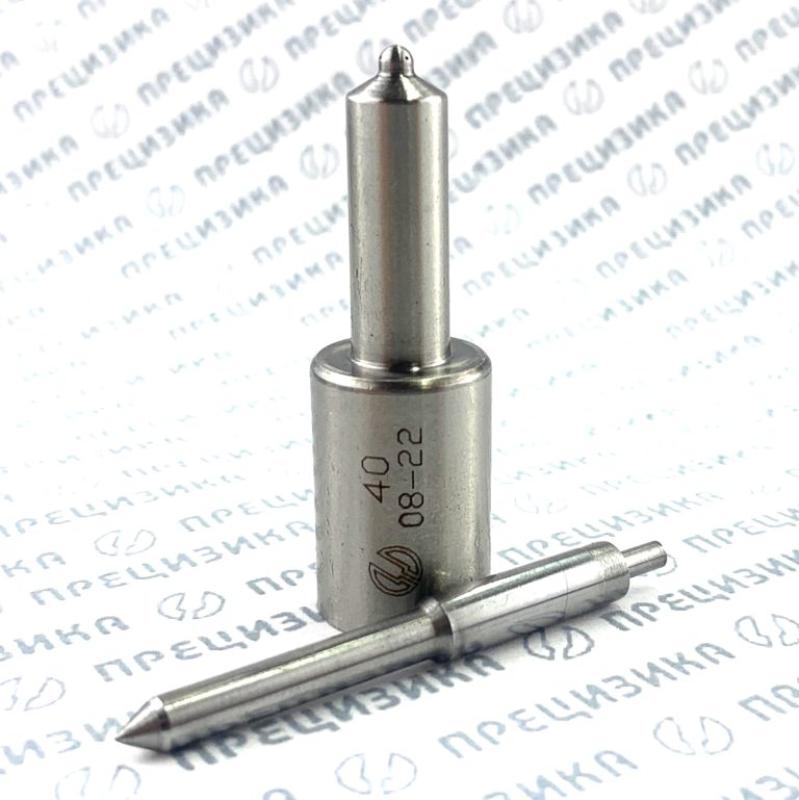

Распылитель форсунки 40.1112110 — прецизионный распылитель закрытого типа размерности «S» для дизельной топливной аппаратуры. Применяется преимущественно в форсунках двигателей семейства Д-65 и их модификаций. Изготавливается из износостойкой инструментальной легированной стали, проходит термическую обработку, прецизионную механообработку и селективную сборку корпуса с иглой.
1. Материал и технические характеристики
| Параметр | Значение |
|---|---|
| Тип распылителя | Прецизионный, закрытого типа, размерность «S» |
| Количество сопловых отверстий | 4 |
| Диаметр сопловых отверстий | 0,29 мм |
| Диаметр иглы | 6 мм |
| Эффективное проходное сечение | 0,211–0,238 мм² |
| Маркировка | «40» |
| Материал | Износостойкая легированная инструментальная сталь, термообработка |
| Масса | ~60 г |
| Основное обозначение | 6А1-20с2-40 |
| Формула распыла | 4 × 0,29 мм |
Эффективное проходное сечение является ключевым параметром, определяющим дозирование подачи топлива и мелкодисперсность распыла. Отклонение данного параметра от указанного диапазона не допускается.
2. Аналоги, кросс-номера и альтернативные обозначения
| Обозначение | Производитель / примечание |
|---|---|
| 6А1-20с2-40 | АЗПИ (Алтайский завод прецизионных изделий) — основное альтернативное обозначение |
| 11.1112110-А | НЗТА (Ногинский завод топливной аппаратуры) |
| 39.1112110-06 | ЧТА (Чугуевский завод топливной аппаратуры) |
| DOP124S433-4163 | Motorpal (Чехия) |
| 11.1112110 | Обозначение без суффикса «-А» |
| «40» | Краткая маркировка в каталогах |
3. Применимость
| Форсунки | Двигатели | Техника |
|---|---|---|
| Т171.1112010-40 (АЗПИ); 11.1112010-02 (НЗТА); 39.1112010-06 (ЧТА/ЧЗПИ) | Д-65, Д-65А1, Д-65Н, Д-65Н1, Д-65М, Д-65М1, Д-65ЛС, Д-65П, Д-65НД | Тракторы: ЮМЗ-6, ЮМЗ-6Л, ЮМЗ-6АЛ, ЮМЗ-6АМ, ЮМЗ-6КЛН, ЮМЗ-6КЛМ, ЮМЗ-652; тракторы ЛТЗ. Экскаваторы: ЭО-2621, ЕК-18-14, ЗТМ-50; экскаватор-погрузчик «Борэкс-3106». Погрузчики: ПЭА-1А, «Карпатец-1560С». Бульдозеры: ДТ-75 (модификация с двигателем РМ-120). Прочая спецтехника: буровая установка УТБ-50М; компрессорная станция ПВ-10/8М1; дизель-генератор ДГА-25; электроагрегат АД-30; спецтехника на базе агрегатов РМ-80, РМ-120, Д-75П1. |
Применение на двигателях ММЗ (Д-240, Д-240ЛС, Д-241, Д-241Л, Д-242, Д-242Л, Д-243, Д-243Л, Д-244, Д-244Л, Д-245, Д-245.1, Д-245.2, Д-245.5, Д-245.12, Д-245.16) указывается в части торговых каталогов. Основное подтверждённое применение — двигатели семейства Д-65. Для двигателей ММЗ обычно используются другие распылители, например 6А1-20с2-50 / DOP122S532-4164. Подбор следует выполнять по номеру форсунки и данным производителя двигателя.
4. Правила подбора и замены
- Подбор выполнять по артикулу 40.1112110, альтернативным обозначениям 6А1-20с2-40, 11.1112110-А, 39.1112110-06, DOP124S433-4163, а также по номеру форсунки и модели двигателя.
- Проверить геометрические и регулировочные параметры: размерность «S», 4 сопловых отверстия диаметром 0,29 мм, диаметр иглы 6 мм, маркировку «40», эффективное проходное сечение 0,211–0,238 мм².
- Не допускается замена распылителя 40.1112110 распылителем 6А1-20с2-50 / DOP122S532-4164 без подтверждения применимости, так как отличаются характеристики распыла и дозирования.
- При замене необходимо очистить посадочные поверхности форсунки, заменить уплотнительные и термоизолирующие шайбы, проверить состояние иглы, пружины, регулировочных элементов и давление начала впрыска.
- Монтаж выполнять с моментом затяжки, указанным в руководстве по эксплуатации двигателя или форсунки. Не допускается деформация корпуса распылителя и повреждение сопловых отверстий.
- После установки проверить форсунку на специализированном стенде: герметичность, давление начала впрыска, производительность, форму факела и равномерность распыла.
- Для восстановленного изделия соблюдать регламент монтажа и условия эксплуатации. Гарантийный срок — 12 месяцев с даты продажи.
5. О производителе и качестве продукции
ООО ПКФ Прецизика (Россия) специализируется на восстановлении и поставке прецизионных деталей топливной аппаратуры дизельных двигателей. Продукция выпускается под брендом ПРЕЦИЗИКА.
Процесс восстановления включает следующие операции:
| Этап | Содержание |
|---|---|
| Дефектовка | Визуальный и инструментальный анализ, исключение деталей с критическими повреждениями |
| Восстановление геометрии | Обработка посадочных конусов иглы и седла для обеспечения герметичности запорного узла |
| Очистка | Очистка сопловых отверстий, при необходимости — в ультразвуковой ванне, для восстановления проходного сечения и формы распыла |
| Кольцевая выборка и притирка | При наличии износа запорного конуса выполняется кольцевая выборка с последующей притиркой узкой зоны контакта; метод увеличивает удельное давление вблизи отсечной кромки и обеспечивает чёткость начала и конца впрыска |
| Испытания | Проверка на специализированных стендах: герметичность, производительность, форма факела, равномерность распыла в условиях, имитирующих рабочие режимы двигателя |
Каждое изделие проходит многоступенчатый контроль качества. Восстановленный распылитель соответствует техническим параметрам, предъявляемым к оригинальным компонентам, и обеспечивает стабильность работы форсунки и топливной экономичности двигателя при соблюдении регламентов монтажа и эксплуатации.
