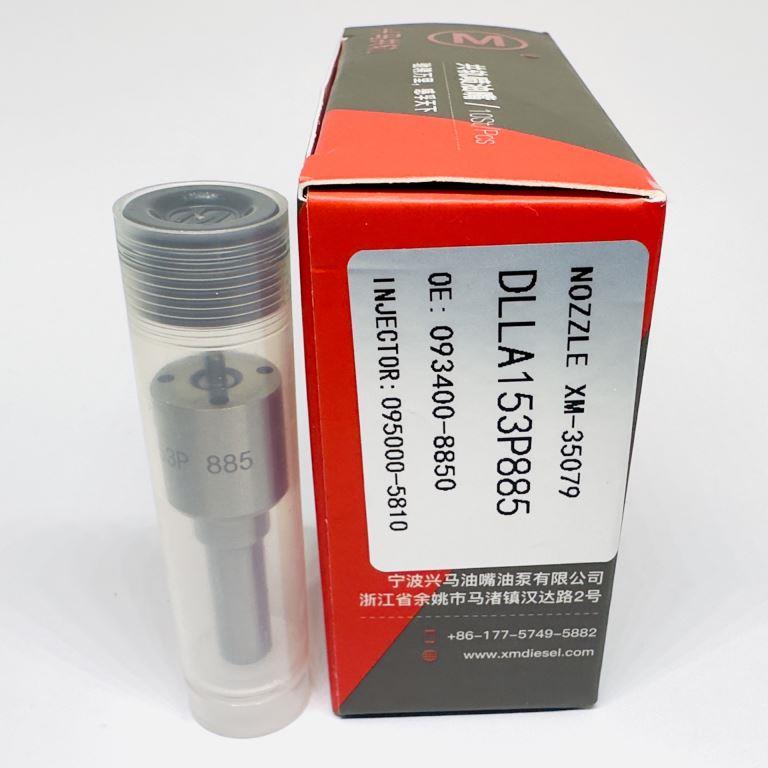

Распылитель DLLA153P885 (093400-8850) для форсунок Common Rail DENSO

Распылитель DLLA153P885 представляет собой прецизионный узел топливной аппаратуры дизельных двигателей. Изделие предназначено для установки в корпус электрогидравлической форсунки системы Common Rail производства DENSO и выполняет функцию дозированной подачи топлива в камеру сгорания под высоким давлением.

1. Конструктивные особенности

Конструктивно распылитель относится к типу DLLA с уменьшенным объёмом подыгольного конуса (Mini-Sac). Данное решение снижает количество остаточного топлива после завершения впрыска, что обеспечивает соответствие экологическим стандартам Евро-4 и Евро-5 за счёт минимизации выбросов несгоревших углеводородов.

Основные конструктивные параметры:

• Количество распыливающих отверстий: 7.
• Диаметр отверстий: 0,15 мм.
• Угол факела распыла: 153°.
• Диаметр направляющей части иглы: 4 мм.
• Покрытие иглы: алмазоподобное углеродное покрытие (DLC), наносимое для снижения трения, повышения износостойкости и увеличения ресурса при рабочих давлениях до 1600–1800 бар.
• Точность изготовления: зазор между иглой и корпусом составляет единицы микрон, что требует применения топлива высокой степени очистки и исправных фильтрующих элементов.

2. Назначение

Распылитель DLLA153P885 применяется при профессиональном ремонте и восстановлении дизельных форсунок DENSO Common Rail. Замена изношенного или повреждённого распылителя позволяет восстановить заводские параметры впрыска (давление, форму факела, герметичность) без приобретения форсунки в сборе.

Внимание: Установка распылителя требует обязательного выполнения следующих операций на специализированном стенде (например, Bosch EPS, Denso Master):

• проверка гидроплотности;
• контроль давления открытия иглы;
• регулировка и калибровка форсунки (для систем Common Rail – запись кодов коррекции);
• проверка обратного слива.

3. Аналоги, типоразмер и обозначение, материал и технические характеристики

3.1. Кросс-номера распылителя

В таблице приведены основные взаимозаменяемые обозначения распылителя DLLA153P885, встречающиеся в каталогах производителей топливной аппаратуры.

3.2. Расшифровка обозначения

3.3. Материалы и технические характеристики

4. Применимость

4.1. Совместимые форсунки DENSO

4.2. Применяемые двигатели

4.3. Применяемая техника

5. Правила подбора и замены

При подборе распылителя DLLA153P885 необходимо руководствоваться следующими правилами:

• Идентификация форсунки. Проверьте номер, выбитый на корпусе форсунки. Распылитель применяется только для форсунок DENSO с артикулами, указанными в разделе 4.1. Установка в форсунки других производителей или с иными характеристиками не допускается.
• Проверка состояния сопрягаемых деталей. Перед установкой нового распылителя убедитесь в отсутствии износа корпуса форсунки, канала высокого давления, уплотнительных поверхностей. Наличие загрязнений или повреждений приведёт к преждевременному выходу распылителя из строя.
• Использование чистого топлива. Зазор между иглой и корпусом составляет единицы микрон, поэтому попадание абразивных частиц недопустимо. Рекомендуется замена топливного фильтра при каждом ремонте форсунки.
• Момент затяжки. Затяжку гайки распылителя производить динамометрическим ключом с соблюдением момента, указанного производителем форсунки (ориентировочно 60–70 Н·м для данного типоразмера). Превышение момента приводит к деформации корпуса и заклиниванию иглы.
• Стендовая проверка. После замены распылителя обязательна проверка на специализированном стенде:
  • давление начала впрыска;
  • герметичность по конусу;
  • обратный слив;
  • равномерность подачи по цилиндрам (для комплекта).
• Кодировка. Для систем Common Rail DENSO после замены распылителя или ремонта форсунки необходимо записать в блок управления новые коды коррекции (IMA-коды), иначе возможна неравномерная работа двигателя и увеличение расхода топлива.

6. О производителе и качестве продукции

Распылитель DLLA153P885, представленный под брендом XingMa, производится на предприятии NingBo XingMa Fuel Injection Co., Ltd. (Китай). Компания специализируется на выпуске компонентов топливной аппаратуры дизельных двигателей: распылителей, плунжерных пар, клапанов, ремонтных комплектов для форсунок и ТНВД.

Продукция XingMa изготавливается на современном металлообрабатывающем оборудовании с применением прецизионной лазерной обработки отверстий и финишной доводки рабочих поверхностей. Контроль качества осуществляется на всех этапах производства, включая проверку геометрических параметров и гидравлические испытания.

Данный распылитель по своим характеристикам соответствует оригинальной детали DENSO 093400-8850 и пригоден для профессионального ремонта форсунок. Ресурс изделия при соблюдении правил эксплуатации и качества топлива сопоставим с ресурсом оригинальных компонентов. Гарантийные обязательства распространяются на дефекты материалов и изготовления при условии соблюдения технологии установки.
