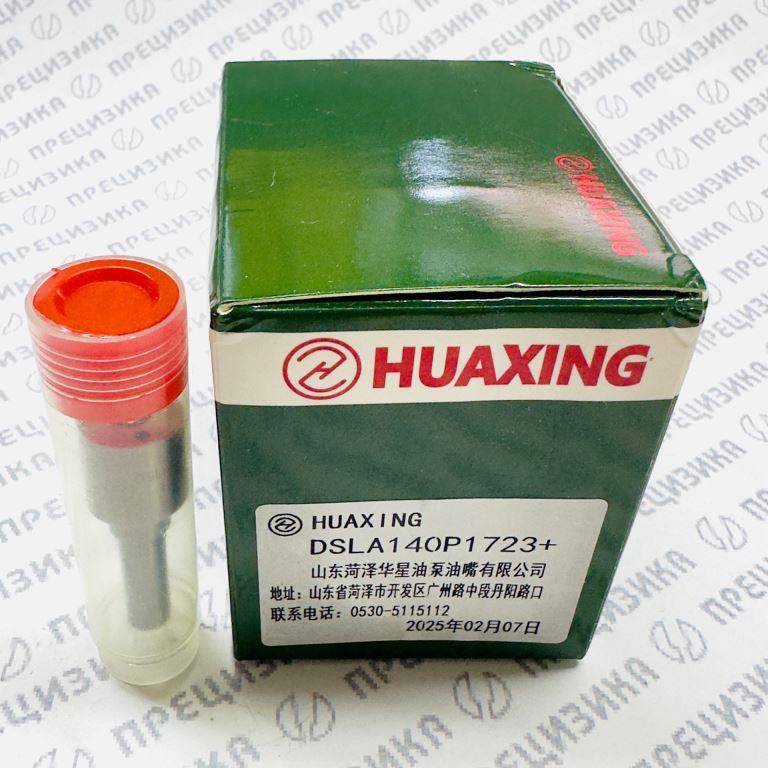

Распылитель топливной форсунки HUAXING DSLA140P1723 (артикул 0433175481)

1. Описание и конструктивные особенности

Распылитель DSLA140P1723 (артикул 0433175481) является прецизионным сменным элементом топливной форсунки аккумуляторной системы питания Common Rail. Изделие предназначено для установки в корпус форсунки при проведении ремонтно-восстановительных работ. Производитель — компания Shandong Heze Huaxing Fuel Injection Equipment Co., Ltd (торговая марка HUAXING).

Конструктивно распылитель относится к типу DSLA (Düse, Sitz, Loch, Ausführung), что обозначает дырчатый распылитель с закрытым соплом VCO (Valve Covered Orifice). В данной конструкции сопловые отверстия в закрытом положении полностью перекрываются запорной иглой. Отсутствие «мешочка» (объёма под иглой) минимизирует количество остаточного топлива после завершения цикла впрыска, что обеспечивает стабильность подачи, снижение токсичности отработавших газов и уменьшение склонности к образованию нагара.

Распылитель оснащён восемью сопловыми отверстиями, равномерно распределёнными по окружности. Игла не имеет центрирующего штифта. Такая схема характерна для высоконагруженных систем впрыска с электронным управлением.

Основные конструктивные параметры:

Прецизионная обработка сопрягаемых поверхностей и селективная сборка обеспечивают микронные зазоры в паре «игла–корпус», что необходимо для корректной работы при высоких давлениях топлива.

2. Назначение

Распылитель DSLA140P1723 предназначен для замены изношенного или повреждённого оригинального распылителя в топливных форсунках Bosch и совместимых с ними аналогах. Основное назначение — восстановление форсунок, применяемых на дизельных двигателях Cummins серий ISBe и ISDe, соответствующих экологическим нормам Евро-3.

Изделие применяется при капитальном ремонте форсунок в условиях специализированных мастерских, а также при восстановлении топливной аппаратуры в сервисных центрах.

Область применения:

• топливные системы Common Rail дизельных двигателей;
• ремонт и восстановление форсунок Bosch;
• замена изношенных распылителей в процессе эксплуатации.

3. Аналоги, типоразмер и обозначение, материал и технические характеристики

3.1. Кросс-номера и обозначения

Распылитель DSLA140P1723 имеет несколько вариантов обозначений и кросс-номеров, используемых в каталогах различных производителей.

*Примечание: распылитель DLLA140P1723 имеет конструктивное отличие (наличие «мешочка» под иглой) и не является полным аналогом. Требуется обязательная проверка применимости.

3.2. Материал

3.3. Технические характеристики

4. Применимость: форсунки, двигатели, техника

4.1. Совместимые форсунки

Распылитель DSLA140P1723 устанавливается в следующие форсунки (основной перечень):

4.2. Двигатели

Распылитель применяется на двигателях Cummins следующих серий и модификаций:

4.3. Техника

Распылитель DSLA140P1723 используется в топливных системах техники, оснащённой указанными двигателями.

Грузовые автомобили:

Автобусы:

Специальная и дорожно-строительная техника:

Сельскохозяйственная техника:

5. Правила подбора и замены

При подборе и замене распылителя DSLA140P1723 необходимо соблюдать следующие требования:

1. Идентификация форсунки. Перед заказом распылителя следует точно идентифицировать номер форсунки. Основными форсунками для данного распылителя являются 0445120123, 0445120130, 0445120022. Применение в других форсунках допускается только после сверки технических параметров.
2. Проверка типоразмера. Необходимо убедиться, что заменяемый распылитель имеет маркировку DSLA140P1723 или полный кросс-номер 0 433 175 481. Установка распылителя с другим углом распыла, количеством отверстий или проходным сечением недопустима.
3. Контроль состояния посадочных мест. Перед установкой нового распылителя обязательна проверка посадочного гнезда в корпусе форсунки на отсутствие деформаций, нагара и следов износа.
4. Замена уплотнительных элементов. При каждой замене распылителя рекомендуется заменять уплотнительные шайбы и прокладки. Повторное использование уплотнений может привести к потере герметичности.
5. Момент затяжки. Затяжка крепёжных элементов должна производиться динамометрическим ключом в соответствии с рекомендациями производителя форсунки. Превышение момента затяжки может вызвать деформацию распылителя.
6. Проверка после установки. После сборки форсунки обязательна проверка на стенде: герметичность, давление начала впрыска, качество распыла, цикловая подача. Эксплуатация форсунки без стендовой проверки не рекомендуется.
7. Условия хранения. Распылители должны храниться в заводской упаковке в сухом помещении при температуре от +5 °C до +40 °C. Попадание влаги и механических загрязнений не допускается.

6. О производителе и качестве продукции

Shandong Heze Huaxing Fuel Injection Equipment Co., Ltd — китайский производитель прецизионных компонентов топливной аппаратуры дизельных двигателей. Компания специализируется на выпуске распылителей, плунжерных пар, клапанов и ремонтных комплектов для систем впрыска.

Продукция HUAXING позиционируется как запасные части для ремонта топливной аппаратуры. При производстве используются автоматизированные линии механической обработки, термическое оборудование и контрольные стенды. Заявленный контроль качества включает проверку геометрических параметров, гидравлические испытания и селективную сборку.

Примечание: информация о применимости и технических характеристиках приведена на основании данных каталогов и открытых источников. Перед установкой рекомендуется сверить номер форсунки и параметры распылителя с оригинальной документацией производителя техники или двигателя.
