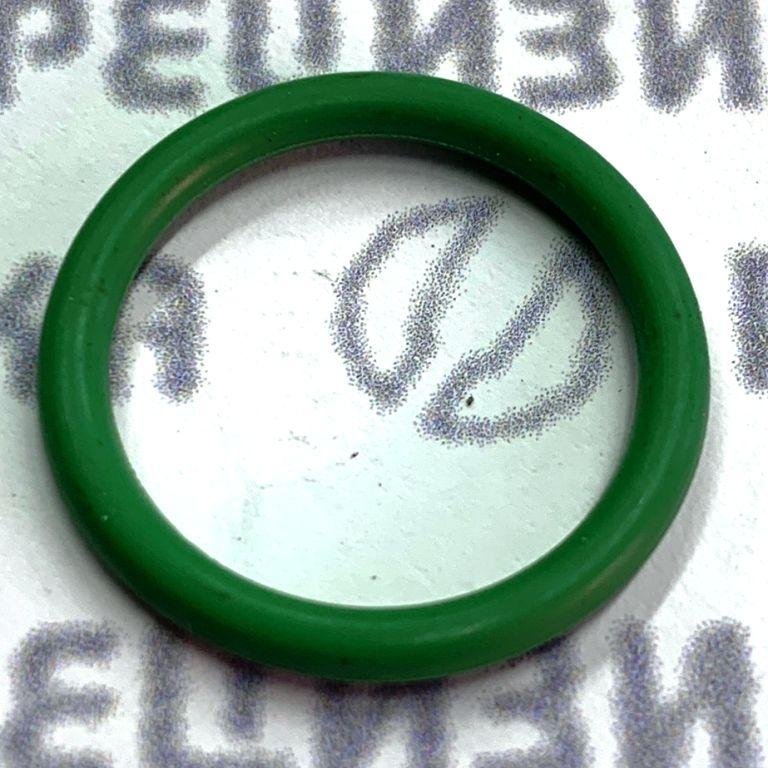

31099137 Кольцо секции Motorpal зеленое 31099137
31099137 Кольцо секции Motorpal зеленое
Описание
Уплотнительное кольцо секции топливного насоса высокого давления (ТНВД) Motorpal. Артикул — 31099137. Цвет — зеленый. Произведено в Китае. Деталь предназначена для герметизации соединений в зоне нагнетательного клапана секции ТНВД. Изготовлено из фторкаучука FKM (FPM 70G).
Расположение
Кольцо устанавливается на нагнетательный клапан в корпусе секции ТНВД. Обеспечивает уплотнение между корпусом секции и штуцером высокого давления.
Модели ТНВД
Кольцо 31099137 применяется в секциях рядных ТНВД Motorpal серии EM10Pf / EM10Uf.
| Артикул секции | Серия ТНВД | Тип секции |
|---|---|---|
| 60503-44 | EM10Pf / EM10Uf | Нагнетательная |
| 60503-54 | EM10Pf / EM10Uf | Нагнетательная |
| 60503-55 | EM10Pf / EM10Uf | Нагнетательная |
| 60503-59 | EM10Pf / EM10Uf | Нагнетательная |
Все перечисленные артикулы являются секциями, совместимыми с данным уплотнительным кольцом.
Подробная информация о секциях
Секция 60503-54
Секция Motorpal с плунжерной парой EM10PF-41. Устанавливается на двигатели ММЗ Д-245 и Д-260. Применяется на тракторах МТЗ-1221, -1523, погрузчиках Амкодор и другой технике. Производится под брендами Motorpal, WEIFU и Flag.
Секция 60503-55
Секция Motorpal с плунжерной парой EM10PF-41. Устанавливается на двигатели ММЗ Д-245. Применяется на автомобилях ЗИЛ-5301 и МАЗ-4370. Производится под брендами Motorpal и WEIFU.
Секция 60503-59
Секция Motorpal с плунжерной парой EM10UF-57. Устанавливается на двигатели ММЗ серии Д-245. Применяется на технике ГАЗ, МАЗ, ПАЗ, ЗИЛ и тракторах БЕЛАРУС. Производится под брендами Motorpal, WEIFU и УКРРОСТЕХНИКА.
Сводная таблица секций
| Артикул секции | Модель / Обозначение | Производители | Применяемость (двигатели) |
|---|---|---|---|
| 60503-44 | - | - | - |
| 60503-54 | EM10PF-41 | Motorpal, WEIFU, Flag | ММЗ Д-245, Д-260 |
| 60503-55 | EM10PF-41 | Motorpal, WEIFU | ММЗ Д-245 |
| 60503-59 | EM10UF-57 | Motorpal, WEIFU, УКРРОСТЕХНИКА | ММЗ Д-245 |
Назначение
Герметизация резьбового или фланцевого соединения нагнетательного клапана секции ТНВД. Предотвращает утечки дизельного топлива в зоне контакта клапана с корпусом насоса при рабочем давлении.
Типоразмер и обозначение
Основной типоразмер кольца для артикула 31099137:
| Параметр | Значение, мм |
|---|---|
| Внутренний диаметр | 21,95 |
| Сечение | 1,78 |
Данные геометрические параметры являются основными и наиболее распространенными. При подборе детали необходимо руководствоваться документацией конкретного ТНВД.
Материал и технические характеристики
| Параметр | Значение |
|---|---|
| Материал | Фторкаучук FKM (FPM) |
| Марка | 70G (твердость 70 по Шору А) |
| Цвет | Зеленый (маркер материала FKM) |
| Рабочая температура, °C | –20…+200 (кратковременно до +250) |
| Максимальное рабочее давление, бар | 500 (50 МПа) |
| Стойкость к топливам | Дизельное топливо, бензин, биотопливо, этанол, ароматические углеводороды |
| Стойкость к маслам | Минеральные и синтетические масла, гидравлические жидкости |
| Газопроницаемость | Низкая |
| Дополнительная стойкость | Кислоты, растворители |
Фторкаучук FKM обеспечивает сохранение эластичности и геометрических размеров при длительном контакте с агрессивными компонентами современного дизельного топлива, в том числе с высоким содержанием ароматики и биодобавок.
Применимость
Кольцо используется в составе ТНВД, устанавливаемых на дизельные двигатели семейства Д, а также на ряд других моторов, применяемых на технике МТЗ, МАЗ, ГАЗ, ЗИЛ и сельскохозяйственных машинах.
Совместимость по двигателям
| Двигатель | Тип техники | Примеры моделей |
|---|---|---|
| Д-243 | Тракторы, комбайны | МТЗ-80/82, «Нива» |
| Д-245 | Грузовые автомобили | ГАЗ-3309, ЗИЛ-5301 «Бычок», ГАЗ-3308 |
| Д-260 | Тракторы, спецтехника | МТЗ-1221, Амкодор-342В |
| Д-246 | Электроагрегаты | АД-30, ГС250-20/4 |
Дополнительный перечень техники, совместимой с узлом
| Категория | Модели |
|---|---|
| Тракторы | Беларус 952.3, Т-150 |
| Грузовые автомобили | ГАЗ-3310 «Валдай» |
| Комбайны | «Енисей», «Дон-1500» |
Правила подбора и замены
Подбор осуществляется по артикулу 31099137, а также по моделям секций ТНВД (60503-44, 60503-54, 60503-55, 60503-59). Перед заказом необходимо сверить требуемый типоразмер с документацией насоса. Основной размер — Ø21,95×1,78 мм.
При замене:
- Посадочное место очищается от остатков старого уплотнения и загрязнений.
- Кольцо монтируется без перекручивания, равномерно укладывается в канавку.
- Рекомендуется заменять кольцо при каждом демонтаже нагнетательного клапана или секции.
- Запрещается использование поврежденных, деформированных колец или деталей из материалов, нестойких к дизельному топливу.
О производителе
Бренд — Motorpal. Деталь с артикулом 31099137 произведена в Китае. Продукция изготавливается в соответствии с техническими требованиями Motorpal, предъявляемыми к уплотнительным элементам топливной аппаратуры дизельных двигателей.
